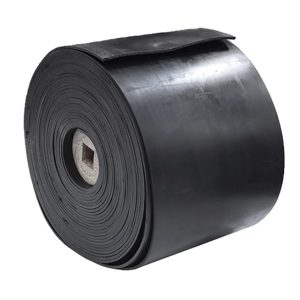

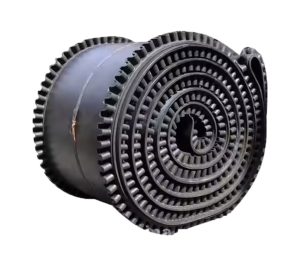

5 masalah yang paling sering dijumpai pada unit rubber conveyor belt

by

Rubber conveyor belt yang sering rusak bukan selalu karena kualitas belt yang buruk. Dalam banyak kasus, penyebabnya justru berasal dari kesalahan instalasi, perawatan yang kurang optimal, atau penggunaan yang tidak sesuai dengan kondisi operasional. Akibatnya, perusahaan harus menghadapi downtime, biaya perbaikan yang tinggi, hingga terganggunya target produksi.

Jika Anda mengoperasikan conveyor di industri pertambangan, quarry, semen, pembangkit listrik, maupun manufaktur, memahami penyebab kerusakan sejak dini dapat menghemat biaya operasional dan memperpanjang umur conveyor belt secara signifikan. Pada artikel ini, kami membahas 5 masalah paling umum pada rubber conveyor belt, lengkap dengan gejala, penyebab, dampak, serta solusi yang dapat diterapkan untuk menjaga sistem conveyor tetap bekerja secara optimal.

Berikut adalah 5 masalah yang paling sering dijumpai pada unit rubber conveyor belt di industri pertambangan, quarry, semen, pembangkit listrik, dan manufaktur, beserta penyebab dan cara mengatasinya.



  1. Belt Meleset (Belt Misalignment / Belt Tracking Problem)

Gejala

    • Belt berjalan ke kiri atau kanan.
    • Belt bergesekan dengan frame conveyor.
    • Pinggir belt cepat aus atau robek.

Penyebab

    • Idler tidak sejajar.
    • Pulley miring.
    • Material tidak jatuh di tengah belt.
    • Belt mengalami stretching yang tidak merata.
    • Struktur conveyor tidak lurus.

Dampak

    • Kerusakan belt edge.
    • Kerusakan idler.
    • Material tumpah (spillage).
    • Downtime meningkat.

Cara Mengatasinya

    • Lakukan alignment seluruh idler.
    • Periksa pulley menggunakan laser alignment.
    • Atur posisi loading chute agar material jatuh di tengah belt.

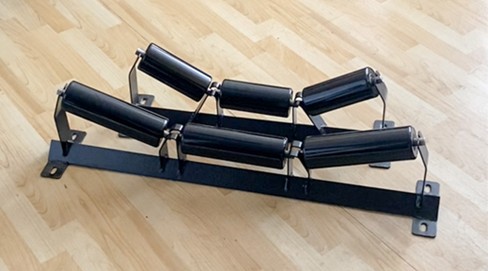

    • Pasang training idler bila diperlukan.
    • Cek frame conveyor secara berkala.

  1. Carryback (Material Menempel pada Belt)

Gejala

    • Material masih menempel setelah belt melewati head pulley.
    • Return idler menjadi kotor.
    • Debu dan material berserakan.

Penyebab

    • Belt cleaner sudah aus.
    • Sudut scraper tidak tepat.
    • Material lengket (basah atau berlumpur).

Dampak

    • Return roller cepat rusak.
    • Belt menjadi tidak stabil.
    • Housekeeping buruk.

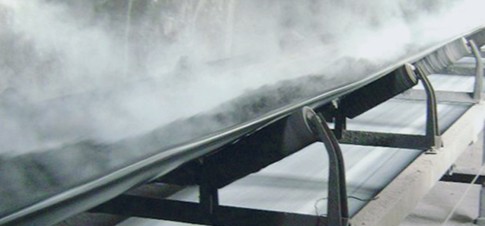

    • Debu meningkat.

Cara Mengatasinya

    • Gunakan Primary Belt Cleaner.
    • Tambahkan Secondary Belt Cleaner.
    • Ganti blade scraper yang aus.
    • Bersihkan area return belt secara berkala.

  1. Belt Sobek (Longitudinal Tear)

Gejala

    • Belt robek memanjang.
    • Conveyor harus dihentikan mendadak.

Penyebab

    • Batu besar tersangkut.
    • Material tajam.
    • Baut atau besi jatuh ke conveyor.
    • Impact yang terlalu besar.

Dampak

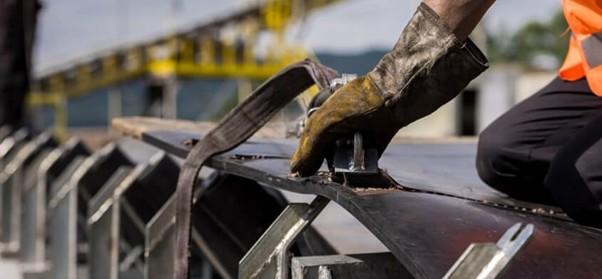

    • Belt harus disambung ulang.
    • Downtime lama.
    • Biaya penggantian belt sangat tinggi.

Cara Mengatasinya

    • Pasang impact bed.
    • Gunakan skirting yang baik.

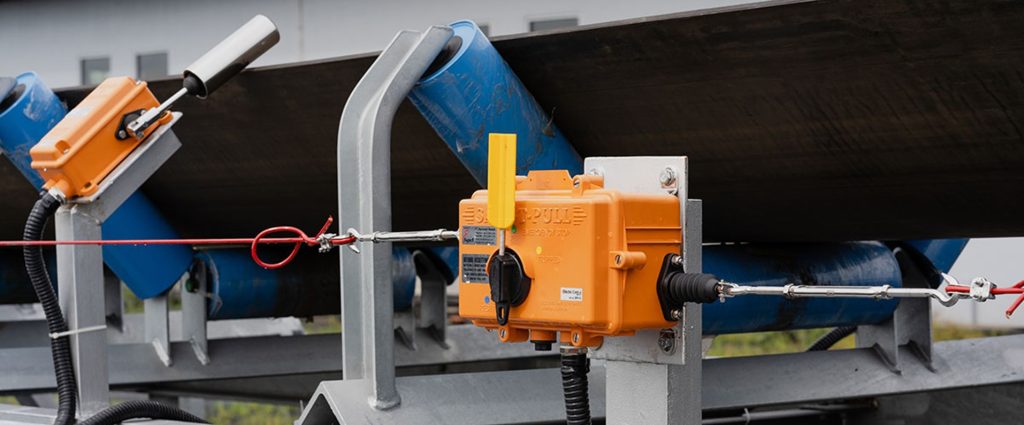

    • Pasang rip detection system.
    • Pastikan ukuran material sesuai kapasitas conveyor.
    • Inspeksi area loading secara rutin.



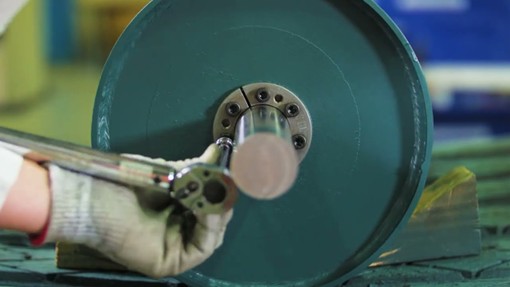

  1. Slip pada Drive Pulley

Gejala

    • Pulley berputar tetapi belt tidak bergerak normal.
    • Tercium bau karet terbakar.
    • Kecepatan belt menurun.

Penyebab

    • Tension belt kurang.
    • Pulley lagging aus.
    • Belt basah.
    • Beban conveyor terlalu berat.

Dampak

    • Belt cepat rusak.
    • Motor bekerja lebih berat.
    • Konsumsi listrik meningkat.

Cara Mengatasinya

    • Atur belt tension.
    • Ganti ceramic lagging atau rubber lagging yang aus.
    • Bersihkan pulley dari lumpur.
    • Pastikan kapasitas conveyor tidak melebihi desain.

  1. Belt Aus Terlalu Cepat

Gejala

    • Cover rubber menipis.
    • Muncul retakan.
    • Serat belt mulai terlihat.

Penyebab

    • Material sangat abrasif.
    • Belt sering bergesekan dengan struktur.
    • Carryback tinggi.
    • Diameter pulley terlalu kecil.
    • Belt tidak sesuai spesifikasi aplikasi.

Dampak

    • Umur belt pendek.
    • Risiko belt putus meningkat.
    • Biaya maintenance naik.

Cara Mengatasinya

    • Gunakan belt dengan abrasion resistance yang sesuai (misalnya DIN X, DIN Y, atau ISO grade yang tepat).
    • Lakukan tracking belt secara berkala.
    • Gunakan belt cleaner.
    • Periksa diameter pulley sesuai rekomendasi pabrikan.
    • Lakukan inspeksi rutin terhadap cover belt.



Ringkasan

Masalah Penyebab Utama Solusi
Belt Misalignment Idler/pulley tidak sejajar Alignment, training idler
Carryback Belt cleaner aus Ganti scraper, tambah secondary cleaner
Belt Sobek Batu tajam, benda asing Impact bed, rip detector, inspeksi loading
Belt Slip Tension kurang, lagging aus Setel tension, ganti lagging
Belt Aus Abrasi, gesekan, material abrasif Pilih belt yang sesuai, perbaiki tracking, inspeksi berkala

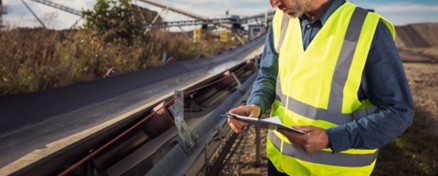

Tips Preventive Maintenance

Untuk memperpanjang umur rubber conveyor belt, lakukan langkah-langkah berikut secara konsisten:

  • Inspeksi visual belt setiap shift.
  • Periksa alignment belt dan idler setiap minggu.
  • Cek kondisi belt cleaner dan ganti blade jika sudah aus.
  • Bersihkan area return belt untuk mencegah carryback.
  • Pantau kondisi pulley lagging dan belt splice.
  • Pastikan sistem loading tidak menyebabkan benturan berlebihan.

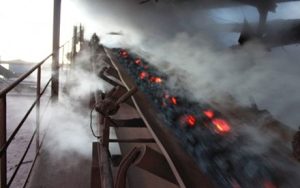

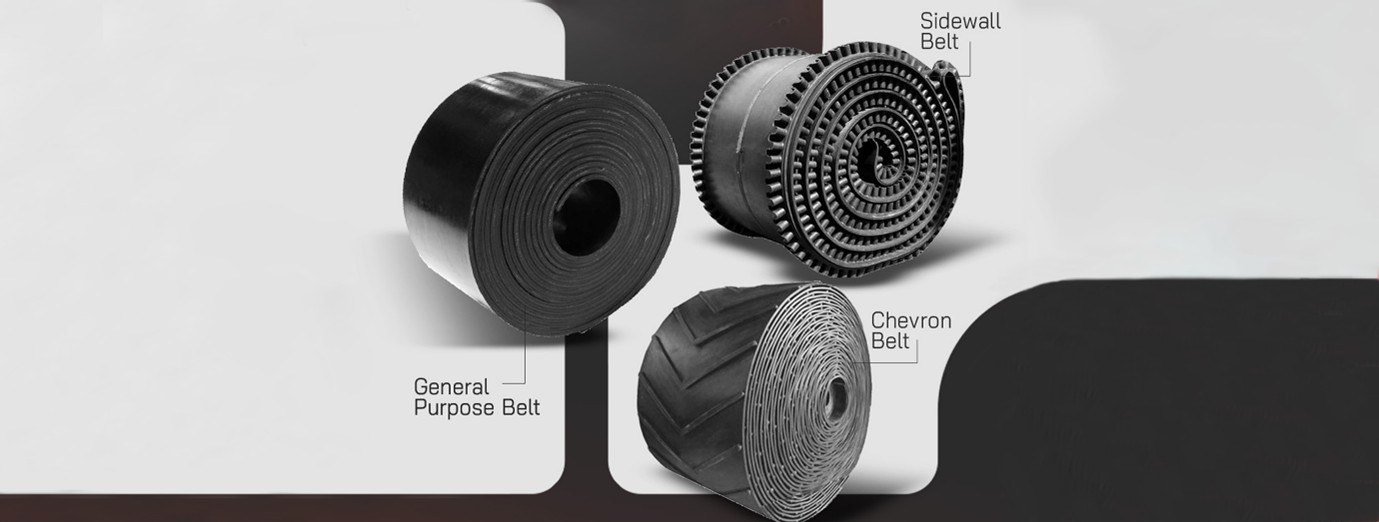

  • Gunakan belt sesuai spesifikasi material (abrasif, panas, berminyak, atau berat).

Dengan program inspeksi dan pemeliharaan preventif yang baik, umur rubber conveyor belt dapat meningkat secara signifikan, sekaligus mengurangi downtime dan biaya operasional.

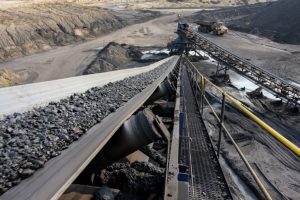

Penjelasan Lengkap Mengenai Tambang Batu

by

Mengenai Tambang Batu (Quarry), Proses Produksi, Peralatan Mekanis, dan Produk yang Dihasilkan



Tambang batu (stone quarry) merupakan lokasi penambangan batuan yang bertujuan menghasilkan material agregat untuk kebutuhan konstruksi, infrastruktur, industri beton, hingga pertambangan. Material yang ditambang umumnya berupa batu kapur (limestone), andesit, basalt, granit, batu pasir (sandstone), dan berbagai jenis batuan keras lainnya.



Di Indonesia, hasil tambang batu menjadi bahan utama pembangunan jalan tol, bendungan, gedung, pelabuhan, rel kereta api, hingga proyek pertambangan.



Alur Proses Penambangan Batu

Secara umum proses produksi di quarry terdiri dari tahapan berikut:

Tahapan Produksi

  1. Survey dan Eksplorasi

Tahap awal bertujuan mengetahui:

    • kualitas batu
    • volume cadangan
    • tingkat kekerasan batu
    • kandungan mineral
    • umur tambang

Biasanya menggunakan:

    • drone mapping
    • GPS survey
    • geological mapping
    • pengeboran eksplorasi



  1. Drilling (Pengeboran)

Lubang dibuat menggunakan drilling rig.

Tujuan:

    • tempat peledakan
    • menentukan pola fragmentasi batu

Diameter lubang:

    • 64 mm
    • 76 mm
    • 89 mm
    • 102 mm
    • 115 mm



  1. Blasting (Peledakan)

Bahan peledak dimasukkan ke dalam lubang bor.

Hasil yang diinginkan:

    • batu pecah sesuai ukuran
    • memudahkan loading
    • mengurangi konsumsi crusher

Semakin baik hasil blasting maka biaya crushing semakin rendah.



  1. Loading

Setelah peledakan: excavator memuat batu menuju dump truck.

Peralatan:

    • Excavator 20–70 ton
    • Wheel Loader
    • Hydraulic Excavator



  1. Hauling

Material dibawa menuju crushing plant menggunakan:

    • Dump Truck
    • Off Highway Truck
    • Articulated Dump Truck
    • Crushing Plant

Bagian ini merupakan jantung produksi agregat.

Tujuan:

mengubah batu besar menjadi ukuran tertentu.

Umumnya terdiri dari:

    • Hopper
    • Feeder
    • Jaw Crusher
    • Cone Crusher
    • Vibrating Screen
    • Belt Conveyor
    • Stockpile



  1. Jaw Crusher (Primary Crusher)

Jaw Crusher merupakan mesin penghancur pertama (primary crusher).

Prinsip kerja:

    • batu masuk dari atas
    • satu jaw diam
    • satu jaw bergerak maju mundur
    • batu terjepit hingga pecah

Ukuran batu masuk : 500–1200 mm

Ukuran keluar : 100–250 mm

Kelebihan

    • konstruksi sederhana
    • mampu menghancurkan batu sangat keras
    • biaya perawatan rendah
    • kapasitas besar

Kekurangan

    • bentuk batu kurang kubikal
    • ukuran produk belum seragam



  1. Cone Crusher (Secondary Crusher)

Cone Crusher digunakan setelah Jaw Crusher.

Prinsip kerja:

Material dihancurkan di antara cone yang berputar dan bowl liner.

Ukuran masuk : 50–250 mm

Ukuran keluar : 5–50 mm

Keunggulan :

    • hasil lebih kubikal
    • kapasitas tinggi
    • konsumsi energi lebih rendah dibanding impact crusher
    • cocok untuk batu keras

Jenis:

    • Standard Cone
    • Short Head Cone
    • Hydraulic Cone
    • Multi-cylinder Cone

  1. Vibrating Screen

Setelah crushing, batu dipisahkan berdasarkan ukuran, menggunakan mesin pengayak dengan beberapa tingkat (deck) wire screen sesuai ukuran batu yang diinginkan

Contoh ukuran screen:

    • 40 mm
    • 20 mm
    • 10 mm
    • 5 mm

Material yang terlalu besar akan kembali ke cone crusher (closed circuit) menggunakan sistem conveyor.

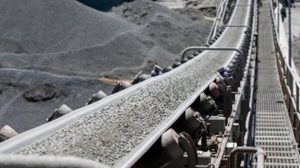

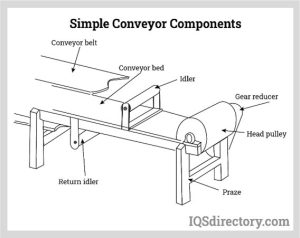

Komponen utama:

    • conveyor belt
    • idler roller
    • drive pulley

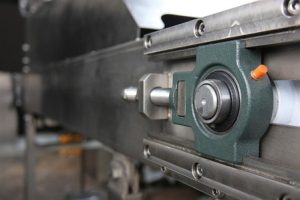

    • tail pulley
    • take-up system

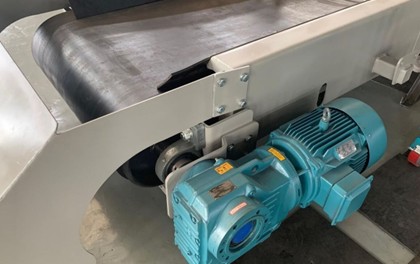

    • motor gearbox
    • scraper / belt cleaner

Keuntungan:

    • kapasitas besar
    • hemat energi
    • operasi kontinu
    • biaya operasional rendah

Peralatan Mekanis yang Digunakan

Peralatan

Fungsi

Drilling Rig

Membuat lubang peledakan

Excavator

Menggali dan memuat batu

Wheel Loader

Loading stockpile

Dump Truck

Mengangkut batu

Hopper

Penampung material

Vibrating Feeder

Mengatur aliran material

Jaw Crusher

Primary crushing

Cone Crusher

Secondary crushing

VSI Crusher

Membentuk batu kubikal (opsional)

Vibrating Screen

Penyaringan ukuran

Belt Conveyor

Transport material

Magnet Separator

Mengambil besi

Dust Collector

Mengurangi debu

Water Spray

Pengendalian debu

Setelah proses screening diperoleh beberapa ukuran agregat.

Produk Batu Yang Dihasilkan

  1. Batu Split 5–10 mm

    • Sering disebut:
    • Chips

Screening Aggregate

Penggunaan:

    • paving block
    • beton precast
    • aspal halus

  1. Batu Split 10–20 mm

Merupakan ukuran paling umum.

Penggunaan:

    • beton struktural
    • jalan beton
    • gedung
    • jembatan

  1. Batu Split 20–30 mm

Digunakan untuk:

    • pondasi
    • drainase
    • retaining wall

  1. Batu Split 30–50 mm

Digunakan untuk:

    • subbase jalan
    • pondasi berat
    • lapisan bawah konstruksi



  1. Batu Gajah (50–300 mm)

Ukuran besar.

Digunakan pada:

    • breakwater
    • penahan longsor
    • tanggul sungai
    • reklamasi pantai



  1. Abu Batu (Stone Dust)

Ukuran sangat halus.

Penggunaan:

    • paving block
    • mortar
    • campuran beton
    • lapisan perkerasan jalan



  1. Base Course

Campuran berbagai ukuran agregat.

Penggunaan:

    • pondasi jalan
    • jalan tol
    • area parkir
    • kawasan industri

  1. Boulder

Batu hasil blasting yang belum dihancurkan.

Digunakan untuk:

    • riprap
    • breakwater
    • dekorasi lanskap
    • pondasi bendungan



Contoh Alur Ukuran Material

Tahapan : Ukuran Material

Hasil blasting   : 500–1000 mm

Setelah Jaw Crusher : 100–250 mm

Setelah Cone Crusher  : 20–50 mm

Setelah Vibrating Screen : 5–40 mm sesuai spesifikasi

Produk akhir     Abu batu hingga batu gajah







Faktor yang Menentukan Kualitas Produk



Beberapa faktor utama yang memengaruhi kualitas agregat meliputi:

  • Kualitas batuan dari lokasi tambang
  • Pola dan kualitas peledakan
  • Pengaturan bukaan (Closed Side Setting/CSS) pada jaw crusher dan cone crusher
  • Kondisi liner jaw dan cone
  • Efisiensi vibrating screen
  • Stabilitas laju umpan (feed rate)
  • Perawatan belt conveyor dan sistem pemindahan material



Kesimpulan

Operasi tambang batu merupakan rangkaian proses terpadu mulai dari eksplorasi, pengeboran, peledakan, pengangkutan, penghancuran, penyaringan, hingga distribusi produk. Dalam sistem ini, Jaw Crusher berfungsi sebagai penghancur primer untuk mereduksi batu berukuran besar, sedangkan Cone Crusher melakukan penghancuran sekunder agar menghasilkan agregat dengan ukuran lebih seragam dan bentuk yang lebih kubikal. Setelah melalui proses penyaringan, diperoleh berbagai produk seperti abu batu, batu split (5–10 mm, 10–20 mm, 20–30 mm, 30–50 mm), base course, hingga batu gajah, yang masing-masing memiliki aplikasi spesifik pada konstruksi gedung, jalan raya, jembatan, drainase, tanggul, reklamasi pantai, dan proyek infrastruktur lainnya.

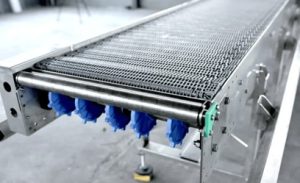

Gunakan selalu conveyor Vazpac untuk beban ringan hingga sedang dan conveyor Durabelt untuk beban berat yang merupakan solusi dari Duravaz agar proses produksi anda berjalan dengan efektif dan optimal namun tanpa harus melakukan pengeluaran berlebih. Untuk pemakaian dengan spesifikasi khusus seperti tahan abrasi, tahan panas (heat resistant), tahan minyak (oil resistant) dan lain sebagainya dengan standar internasional seperti JIS, DIN, AS dan lain sebagainya, conveyor Durabelt dapat diperoleh dengan pemesanan terlebih dahulu.

Cara Menjaga Keawetan Conveyor: Peran Belt Cleaner dan Idler Roller dalam Meningkatkan Umur Pakai Conveyor

by

Pendahuluan

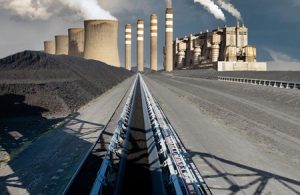

Conveyor merupakan salah satu peralatan utama dalam berbagai industri seperti pertambangan, semen, pembangkit listrik, pelabuhan, manufaktur, beton pracetak (precast), bata ringan hingga industri pakan ternak. Kinerja conveyor yang optimal sangat berpengaruh terhadap produktivitas operasional. Namun, tanpa perawatan yang tepat, conveyor dapat mengalami kerusakan dini yang menyebabkan downtime, biaya perbaikan tinggi, dan penurunan efisiensi produksi.

Untuk menjaga keawetan conveyor, diperlukan program pemeliharaan yang baik, termasuk penggunaan belt cleaner yang efektif dan idler roller yang selalu dalam kondisi prima. Kedua komponen ini memiliki peran penting dalam memperpanjang umur conveyor belt serta menjaga stabilitas sistem conveyor secara keseluruhan.



Faktor-Faktor yang Mempengaruhi Umur Conveyor

Beberapa faktor utama yang mempengaruhi keawetan conveyor antara lain:

  • Kualitas dan jenis material yang diangkut.
  • Kapasitas beban conveyor.
  • Kondisi lingkungan kerja (debu, kelembaban, temperatur).
  • Alignment belt dan pulley.
  • Kebersihan belt.
  • Kondisi idler roller.
  • Program inspeksi dan perawatan rutin.

Banyak kasus kerusakan conveyor sebenarnya bukan disebabkan oleh kualitas belt yang buruk, melainkan akibat akumulasi material yang menempel pada belt dan kerusakan roller yang dibiarkan terlalu lama.

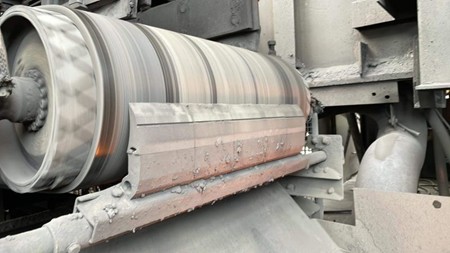

Pentingnya Belt Cleaner dalam Menjaga Keawetan Conveyor

  • Apa Itu Belt Cleaner?

Belt cleaner adalah perangkat yang dipasang pada sistem conveyor untuk membersihkan sisa material yang masih menempel pada permukaan belt setelah material diturunkan pada discharge pulley.

Tanpa belt cleaner, material yang tertinggal akan ikut berputar kembali bersama belt dan menyebabkan berbagai masalah operasional.

  • Dampak Carryback Material

Carryback adalah material yang masih menempel pada belt setelah proses discharge.

Akibat carryback antara lain:

    • Penumpukan material di bawah conveyor.
    • Kerusakan idler roller akibat tertutup material.
    • Belt tracking menjadi tidak stabil.
    • Pulley mengalami keausan tidak merata.
    • Meningkatkan biaya housekeeping.
    • Meningkatkan risiko kecelakaan kerja.

Dalam beberapa industri tambang batubara, carryback dapat mencapai 1–3% dari total kapasitas material yang diangkut jika sistem pembersihan tidak optimal.

  • Jenis Belt Cleaner
    • Primary Belt Cleaner

Dipasang tepat setelah head pulley.

Fungsi:

      • Menghilangkan sebagian besar material yang masih menempel.
      • Mengurangi carryback hingga 70–90%.

Biasanya menggunakan:

      • Polyurethane blade.
      • Tungsten carbide blade.
    • Secondary Belt Cleaner

Dipasang setelah primary cleaner.

Fungsi:

        • Membersihkan sisa material yang tidak terangkat oleh primary cleaner.
        • Menghasilkan permukaan belt yang lebih bersih.

Secondary cleaner sering digunakan pada conveyor kapasitas tinggi di industri pertambangan dan semen.

    • V-Plow Cleaner

Dipasang pada sisi return belt.

Fungsi:

      • Mencegah material masuk ke area tail pulley.
      • Mengurangi risiko kerusakan belt akibat material yang terjepit.
  • Tips Perawatan Belt Cleaner

Agar belt cleaner bekerja maksimal:

    • Periksa keausan blade setiap minggu.
    • Pastikan tekanan blade terhadap belt sesuai rekomendasi pabrikan.
    • Ganti blade sebelum mencapai batas minimum keausan.
    • Bersihkan area mounting cleaner secara berkala.
    • Lakukan inspeksi setelah terjadi spillage besar.

Dengan belt cleaner yang terawat, umur belt dapat meningkat secara signifikan karena berkurangnya abrasi dan kerusakan akibat carryback.

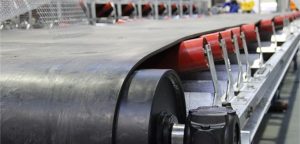

Peran Idler Roller dalam Keawetan Conveyor

  • Fungsi Idler Roller

Idler roller berfungsi sebagai penyangga conveyor belt dan material yang diangkut.

Komponen ini menjaga:

    • Bentuk troughing belt.
    • Kestabilan belt.
    • Distribusi beban.
    • Kelancaran pergerakan belt.

Jumlah idler pada satu conveyor dapat mencapai ratusan hingga ribuan unit tergantung panjang conveyor.

  • Dampak Roller Rusak terhadap Conveyor

Satu roller yang macet dapat menimbulkan berbagai masalah seperti:

    • Belt aus tidak merata.
    • Belt sobek akibat gesekan.
    • Konsumsi daya motor meningkat.
    • Belt tracking terganggu.
    • Timbul panas berlebih pada roller.

Pada conveyor tambang, roller yang macet sering menjadi penyebab utama kerusakan belt yang mahal.

  • Jenis-Jenis Idler Roller

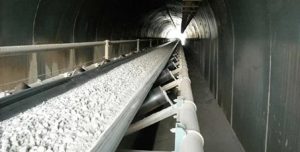

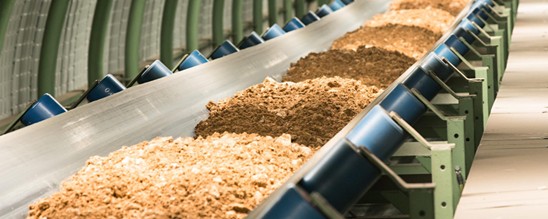

    • Carrying Idler

Berfungsi menopang belt yang membawa material.

Biasanya terdiri dari:

      • 3-roll troughing idler.

      • 2-roll troughing idler.

    • Return Idler

Menopang belt pada sisi kembali (return side).

Umumnya menggunakan:

      • Flat return roller.
      • Rubber disc return roller.

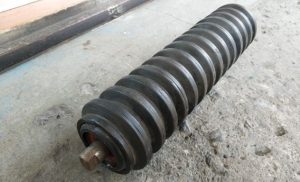

    • Impact Idler

Dipasang pada area loading point.

Fungsi:

      • Menyerap energi benturan material.
      • Melindungi belt dari kerusakan akibat jatuhnya material.

Roller jenis ini dilengkapi lapisan karet (rubber ring).

    • Self-Aligning Idler

Digunakan untuk membantu menjaga tracking belt.

Manfaat:

      • Mengurangi belt mistracking.
      • Mengurangi keausan tepi belt.
      • Memperpanjang umur belt dan struktur conveyor.

Program Perawatan Idler Roller

Untuk menjaga keandalan conveyor, lakukan inspeksi rutin terhadap roller:

Pemeriksaan Harian

  • Dengarkan suara abnormal.
  • Periksa roller yang tidak berputar.
  • Cek adanya material yang menumpuk.

Pemeriksaan Mingguan

  • Periksa kondisi bearing.
  • Pastikan roller berputar lancar.
  • Periksa kerusakan pada shell roller.

Pemeriksaan Bulanan

  • Identifikasi roller yang mengalami keausan.
  • Ganti roller yang macet atau oblak.
  • Evaluasi alignment idler frame.



Praktik Terbaik untuk Memperpanjang Umur Conveyor

Selain belt cleaner dan idler roller, beberapa langkah berikut sangat dianjurkan:

  1. Menjaga Alignment Belt

Belt yang tidak lurus menyebabkan:

    • Keausan tepi belt.
    • Kerusakan roller.
    • Kerusakan struktur conveyor.

Lakukan pengecekan tracking secara berkala.



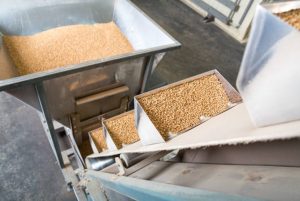

  1. Mengontrol Material Loading

Pastikan material:

    • Jatuh di tengah belt.
    • Tidak melebihi kapasitas conveyor.
    • Tidak menyebabkan benturan berlebihan.

Gunakan impact bed atau impact idler pada loading zone.



  1. Menjaga Kebersihan Conveyor

Debu dan tumpahan material dapat:

    • Mempercepat kerusakan roller.
    • Mengganggu sistem tracking.
    • Meningkatkan risiko kecelakaan kerja.

Program housekeeping yang baik akan membantu memperpanjang umur peralatan.



  1. Pelaksanaan Preventive Maintenance

Preventive maintenance jauh lebih murah dibanding corrective maintenance.

Program yang direkomendasikan meliputi:

    • Inspeksi belt cleaner.
    • Pemeriksaan idler roller.
    • Pemeriksaan pulley lagging.
    • Pemeriksaan sambungan belt.
    • Pemeriksaan struktur conveyor.



Kesimpulan

Keawetan conveyor tidak hanya ditentukan oleh kualitas belt atau komponen yang digunakan, tetapi juga oleh efektivitas program pemeliharaan yang diterapkan. Penggunaan belt cleaner yang tepat mampu mengurangi carryback material, menjaga kebersihan sistem, dan menurunkan tingkat keausan belt. Sementara itu, idler roller yang terawat dengan baik berperan penting dalam menjaga stabilitas belt, mengurangi konsumsi energi, dan mencegah kerusakan dini.

Dengan kombinasi inspeksi rutin, penggantian komponen yang aus, serta penerapan preventive maintenance yang konsisten, umur pakai conveyor dapat diperpanjang secara signifikan, biaya operasional dapat ditekan, dan produktivitas pabrik atau tambang dapat tetap optimal.

Gunakan conveyor Durabelt dari Duravaz untuk performa optimal sistem konveyor industri anda. Penggunaan conveyor berkualitas tidak berarti meniadakan inspeksi dan perawatan berkala namun bila dikombinasikan akan tercapai efisiensi maksimal.

Pemilihan Ukuran dan Jumlah Lajur Rantai Industri Berdasarkan Kebutuhan Tensile, Pemeliharaan dan Pengukuran Tegangan

by

Pendahuluan

Roller chain (rantai rol) merupakan salah satu elemen transmisi daya dan pengangkutan material yang banyak digunakan dalam industri manufaktur, pertambangan, pengolahan makanan, pertanian, hingga sistem konveyor. Pemilihan jenis rantai yang tepat sangat penting untuk menjamin umur pakai, efisiensi operasi, dan keselamatan peralatan.

Artikel ini membahas material yang umum digunakan untuk pembuatan roller chain, cara menentukan tipe rantai dan jumlah lajur (strand) berdasarkan kebutuhan tensile load, contoh aplikasi pada transmisi ANSI dan conveyor, metode maintenance, pengukuran tegangan rantai, serta konsep free maintenance chain.

  • Material yang Umum Digunakan untuk Pembuatan Roller Chain

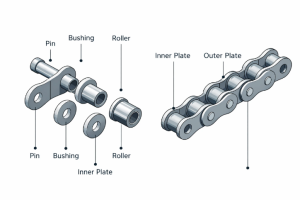

Sebuah roller chain terdiri dari beberapa komponen utama:

    • Pin
    • Bushing
    • Roller
    • Inner plate
    • Outer plate

Masing-masing komponen biasanya menggunakan material yang berbeda sesuai fungsi dan tingkat keausannya.

    • Carbon Steel (Baja Karbon)

Merupakan material paling umum digunakan.

Karakteristik:

      • Kekuatan tarik tinggi
      • Harga ekonomis
      • Mudah diproses
      • Cocok untuk lingkungan normal

Material yang sering digunakan:

      • C45 / S45C
      • AISI 1045
      • AISI 1050

Aplikasi:

      • Roller chain ANSI standar
      • Conveyor ringan hingga sedang
    • Alloy Steel (Baja Paduan)

Digunakan pada aplikasi berat dan kecepatan tinggi.

Karakteristik:

      • Ketahanan fatigue tinggi
      • Ketahanan aus lebih baik
      • Dapat melalui proses heat treatment

Material yang umum:

      • AISI 4140
      • AISI 4340
      • SCM440

Aplikasi:

      • Mining conveyor
      • Cement plant
      • Heavy-duty transmission
    • Stainless Steel

Digunakan pada lingkungan korosif.

Karakteristik:

      • Anti karat
      • Higienis
      • Tidak memerlukan pelapisan tambahan

Jenis:

      • SUS304
      • SUS316

Aplikasi:

      • Industri makanan
      • Farmasi
      • Pengolahan kimia
    • Nickel Plated Steel

Baja karbon dengan pelapisan nikel.

Karakteristik:

      • Tahan korosi ringan
      • Harga lebih murah dibanding stainless steel

Aplikasi:

      • Packaging machine
      • Gudang dengan kelembaban tinggi

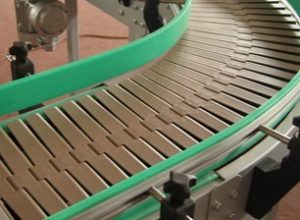

    • Engineering Plastic Chain

Material:

      • Acetal (POM)
      • Nylon
      • UHMW-PE

Karakteristik:

      • Ringan
      • Tidak berkarat
      • Low noise

Aplikasi:

      • Food conveyor
      • Bottling line
  1. Menentukan Tipe Rantai Berdasarkan Kebutuhan Tensile

Dalam pemilihan rantai harus dihitung terlebih dahulu:

Langkah 1: Hitung Working Load

dimana:

F = gaya tarik rantai (N)

P = daya (W)

V = kecepatan rantai (m/s)

Langkah 2: Gunakan Service Factor

Service factor memperhitungkan:

    • Shock load
    • Frekuensi start-stop
    • Kondisi lingkungan

Umumnya:

    • Beban ringan = 1,2–1,3
    • Beban sedang = 1,4–1,6
    • Beban berat = 1,8–2,5

Langkah 3: Tentukan Design Load

Langkah 4: Pilih Chain dengan Allowable Working Load yang Lebih Besar

Prinsip:

  1. Contoh Kasus 1: Rantai Transmisi ANSI

Data

Motor:

    • Daya = 15 kW
    • Putaran sprocket = 300 rpm
    • Diameter pitch sprocket = 250 mm
    • Service factor = 1,5

Hitung Kecepatan Rantai

Gaya Tarik Kerja

Design Load

Pemilihan Chain

ANSI #80 memiliki working load sekitar:

≈ 8900 N

Karena:

8900 > 5726 N

Maka ANSI #80 single strand cukup aman.

Jika terdapat shock load tinggi dapat digunakan:

      • ANSI #80-2 (duplex)
      • ANSI #100-1
  1. Contoh Kasus 2: Conveyor Chain Bidang Datar

Data

Conveyor:

    • Panjang = 20 m
    • Beban produk = 2000 kg
    • Koefisien gesek = 0,15

Gaya Tarik

Design Load

Service factor = 2

Pemilihan

ANSI #80:

Working load ≈ 8900 N

Secara teoritis cukup.

Namun untuk conveyor panjang biasanya dipilih:

    • ANSI #80 duplex
    • Conveyor chain attachment type

Alasan:

    • Umur lebih panjang
    • Defleksi lebih kecil
    • Distribusi beban lebih merata
  1. Contoh Kasus 3: Conveyor Bucket Vertikal

Bucket elevator memiliki beban lebih berat karena harus mengangkat material secara vertikal.

Data

Material:

    • 5000 kg

Tinggi angkat:

    • 20 m

Jumlah rantai:

    • 2 strand

Beban per Strand

Design Load

Service factor = 2,5

Pemilihan Chain

Alternatif:

    • ANSI #160 duplex
    • ANSI #200 single
    • Heavy-duty bucket elevator chain

Untuk aplikasi bucket elevator umumnya dipilih:

    • Welded steel chain
    • Drop forged chain
    • Heavy duty attachment chain

karena lebih tahan terhadap shock load dan keausan.

  1. Menentukan Jumlah Lajur (Strand)

Jumlah strand digunakan bila kapasitas satu rantai tidak mencukupi.

Jenis:

    • Single strand (1 lajur)
    • Duplex (2 lajur)
    • Triplex (3 lajur)
    • Quadruplex (4 lajur)

Secara sederhana:

Perkiraan faktor:

Jumlah Strand

Faktor Kapasitas

1

1

2

1,7–1,9

3

2,5–2,7

4

3,3–3,6

Kapasitas tidak naik secara linear karena distribusi beban tidak pernah sempurna.

  1. Maintenance Chain

Penyebab utama kerusakan rantai:

    • Pelumasan kurang
    • Misalignment sprocket
    • Tegangan berlebih
    • Kontaminasi debu
    • Korosi
  • Pemeriksaan Visual

Periksa:

    • Roller aus
    • Pin aus
    • Korosi
    • Retak plate
    • Attachment rusak

Frekuensi:

    • Harian atau mingguan
  • Lubrikasi

Tujuan:

    • Mengurangi gesekan pin dan bushing
    • Menurunkan temperatur
    • Memperpanjang umur rantai

Metode:

Manual Oiling

Untuk kecepatan rendah.

Drip Lubrication

Tetesan oli kontinu.

Oil Bath

Rantai sebagian terendam oli.

Forced Lubrication

Menggunakan pompa oli.

  • Pemeriksaan Elongasi

Keausan pin dan bushing menyebabkan rantai memanjang.

Penggantian disarankan ketika:

    • Transmisi: elongasi 2%
      – 3%
    • Conveyor:
      2%–4%
  1. Cara Mengukur Tegangan Rantai

Metode Deflection

Rantai diberi gaya pada bagian tengah bentangan.

Defleksi yang dianjurkan:

dari jarak antar sprocket.

Contoh:

Jarak center sprocket:

1000 mm

Defleksi yang diperbolehkan:

Metode Tension Meter

Menggunakan alat:

      • Chain tension gauge
      • Sonic tension meter

Lebih akurat untuk sistem presisi.

Metode Load Cell

Digunakan pada conveyor besar.

Keuntungan:

      • Monitoring real-time
      • Dapat diintegrasikan dengan PLC

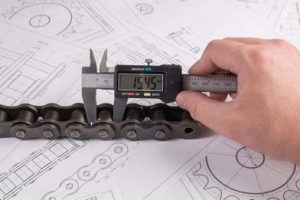

  1. Cara Mengukur Elongasi Chain

Pilih sejumlah pitch.

Contoh:

20 pitch ANSI #80

Pitch:

25,4 mm

Panjang teoritis:

Jika hasil pengukuran:

519 mm

Maka:

Karena sudah melewati 2%, rantai transmisi sebaiknya dijadwalkan untuk penggantian.

  1. Free Maintenance Chain (Maintenance-Free Chain)

Maintenance-free chain adalah rantai yang dirancang untuk bekerja dalam waktu lama tanpa pelumasan ulang eksternal.

Teknologi yang digunakan:

Oil-Impregnated Bushing

Bushing berpori berisi pelumas.

Pelumas keluar perlahan selama operasi.

Self-Lubricating Bush

Menggunakan:

    • Sintered metal
    • Engineering polymer

Sealed Chain

Memiliki:

    • O-ring
    • X-ring

yang menjaga grease tetap berada di dalam area pin dan bushing.

Keuntungan Free Maintenance Chain

    • Tidak perlu relubrikasi rutin
    • Area kerja tetap bersih
    • Cocok untuk industri makanan
    • Mengurangi downtime
    • Menurunkan biaya maintenance

Kekurangan

    • Harga awal lebih tinggi
    • Tidak cocok untuk temperatur sangat tinggi
    • Kapasitas beban tertentu lebih rendah dibanding heavy-duty chain konvensional

Aplikasi Free Maintenance Chain

    • Mesin packaging
    • Food processing
    • Automated warehouse
    • Conveyor elektronik
    • Industri farmasi
    • Clean room

Kesimpulan

Material roller chain yang paling umum digunakan adalah baja karbon, baja paduan, stainless steel, dan material self-lubricating untuk aplikasi khusus. Pemilihan rantai harus didasarkan pada beban tarik desain (design load) yang dihitung dari beban kerja dan service factor. Untuk aplikasi transmisi ANSI, conveyor horizontal, dan bucket elevator vertikal, kapasitas tensile chain serta jumlah lajur rantai harus memenuhi kebutuhan dengan faktor keamanan yang memadai. Maintenance yang baik mencakup inspeksi, pelumasan, pengecekan elongasi, dan pengaturan tegangan. Pada aplikasi yang memerlukan kebersihan tinggi atau sulit dijangkau untuk pelumasan, maintenance-free chain menjadi solusi yang efektif karena mampu beroperasi lama tanpa relubrikasi eksternal.

Rantai industri Duralink dari Duravaz sangat disarankan untuk memenuhi kebutuhan akan rantai industri yang andal namun tetap terjangkau. Namun produk yang berkualitas saja tidak cukup, dibutuhkan inspeksi dan pemeliharaan berkala agar performa sistem mesin tetap terjaga dan selalu optimal.

Pengaruh pemilihan metode sambung terhadap hasil akhir conveyor belt

by

Pengaruh pemilihan metode sambung cold splicing (sambung dingin), hot splicing dan fasteners terhadap hasil akhir kekuatan tarik (tensile strength) conveyor belt

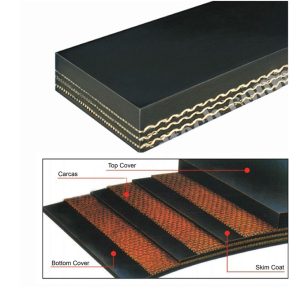

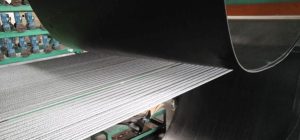

  1. Kekuatan Tarik (Tensile Strength) Teoritis Rubber Conveyor Belts

Contoh pertama:

    • Belt: Rubber Conveyor Belt BW 600
    • Konstruksi: 4 Ply EP 100

Arti EP 100:

    • EP = Polyester / Nylon carcass
    • 100 = kekuatan tarik per ply = 100 N/mm

Jumlah ply = 4

Maka tensile strength teoritis belt:

Artinya:

    • Belt memiliki kekuatan teoritis:
    • Untuk lebar belt 600 mm:

atau sekitar:

  1. Efisiensi Sambungan (Splice Efficiency)

Sambungan belt tidak pernah 100% sama dengan belt utuh.

Setiap metode sambungan memiliki efisiensi berbeda.

    • Cold Splicing

Cold splice menggunakan adhesive/cement tanpa vulkanisasi panas.

Efisiensi umum:

Untuk desain konservatif biasanya dipakai:

Maka tensile strength sambungan:

atau:

Karakteristik

      • Relatif cepat
      • Tidak perlu press vulkanizer / menggunakan unit pemanas
      • Lebih murah
      • Umur lebih pendek
      • Sensitif kelembaban & kualitas lem
    • Hot Splicing

Hot vulcanized splice.

Efisiensi umum:

Praktik bagus bisa mencapai:

Maka:

atau:

Karakteristik

      • Paling kuat
      • Umur paling panjang
      • Cocok heavy duty
      • Mahal
      • Perlu vulcanizing press
  • Bolt Solid Plate Fastener

Mechanical fastener tipe rigid plate.

Efisiensi umum:

Ambil contoh:

Maka:

atau:

Karakteristik

    • Cepat dipasang
    • Cocok emergency
    • Tidak fleksibel
    • Impact tinggi ke pulley
    • Tidak cocok pulley kecil
  • Bolt Hinged Fastener

Mechanical flexible hinge.

Efisiensi umum:

Ambil:

Maka:

atau:

Karakteristik

    • Bisa buka pasang
    • Fleksibel
    • Cocok portable conveyor
    • Lebih baik dari solid plate
    • Masih di bawah vulcanized splice
  1. Ringkasan Perbandingan
Jenis Sambungan Efisiensi Tensile Result
Belt utuh 100% 240 kN
Hot splice ~90% 216 kN
Cold splice ~65% 156 kN
Hinged fastener ~60% 144 kN
Solid plate fastener ~45% 108 kN
  1. Cara Menghitung Panjang Overlap Splice

Sekarang contoh:

    • Belt BW 1000
    • 5 ply
    • Misal EP 125

Maka rating belt:

  1. Prinsip Panjang Overlap

Pada step splice, tiap ply dibuat bertingkat.

Panjang overlap dipengaruhi:

    • Jumlah ply
    • Belt rating
    • Jenis splice
    • Faktor safety
    • Kualitas rubber skim

Rule of thumb industri:

Cold Splice

Hot Splice

  1. Contoh Perhitungan Hot Splice

Misal dipilih:

Jumlah ply = 5

Maka total splice length:

Karena splice bertingkat.

Biasanya ditambah edge margin:

Jadi overlap ideal sekitar:

  1. Contoh Perhitungan Cold Splice

Misal:

Maka:

Tambah margin:

Jadi cold splice membutuhkan overlap lebih panjang.

  1. Rumus Praktis Lap Length

Rumus lapangan sederhana:

Dimana:

  1. Step Length Ideal Berdasarkan Belt Rating

Pedoman umum:

Belt Rating Step Length
EP100 100–125 mm
EP125 125–150 mm
EP200 150–200 mm
EP315+ 200–300 mm
  1. Faktor Penting Selain Tensile

Kegagalan splice biasanya bukan hanya karena tensile.

Faktor lain:

    • Diameter pulley terlalu kecil
    • Adhesive curing gagal
    • Misalignment
    • Counterweight terlalu besar
    • Impact loading
    • Moisture ingress
    • Poor skiving
  1. Kesimpulan Praktis

Urutan kekuatan sambungan:

Untuk conveyor produksi utama:

    • gunakan hot splice

Untuk emergency:

    • mechanical fastener

Untuk medium duty:

    • cold splice masih acceptable

Untuk overlap:

    • makin tinggi rating belt → makin panjang overlap
    • cold splice perlu overlap lebih panjang dibanding hot splice
  1. Penutup

Untuk pemindahan beban berat menggunakan rubber conveyor belts (4 ply dan 5 ply) sangat disarankan untuk memilih Durabelt EP 125 dari Duravaz dengan kelebihan:

    • Tensile strength 25% lebih kuat dari Ep 100
    • Mengurangi penurunan drastis tensile strength pada saat menggunakan mechanical fasteners
    • Tidak membutuhkan pulley drum lebih besar (dibanding EP 100)





Pemilihan Flexible Coupling dalam Sistem Transmisi Daya Industri

by

Studi Kasus Pemilihan FCL Bolts & Nuts Coupling, Chain Coupling, dan Tyre Coupling

Pendahuluan

Flexible coupling adalah komponen mekanik yang digunakan untuk menghubungkan dua poros (shaft) agar tenaga dan torsi dapat ditransmisikan dari motor menuju gearbox atau langsung ke mesin kerja. Selain meneruskan putaran, coupling juga berfungsi mengakomodasi:

  • Misalignment poros
  • Getaran (vibration)
  • Shock load
  • Perubahan beban mendadak
  • Perlindungan terhadap kerusakan shaft dan bearing

Pemilihan jenis coupling yang tepat sangat penting karena berpengaruh langsung terhadap:

  • Umur bearing
  • Keandalan mesin
  • Efisiensi transmisi
  • Downtime produksi
  • Biaya maintenance

Artikel ini membahas tiga jenis flexible coupling yang umum digunakan di industri:

  1. Flexible Coupling (FCL)
  2. Chain Coupling
  3. Tyre Coupling

Beserta contoh kasus aplikasinya secara detail.



Faktor Penting dalam Pemilihan Coupling

Sebelum memilih coupling, beberapa parameter utama harus diketahui:

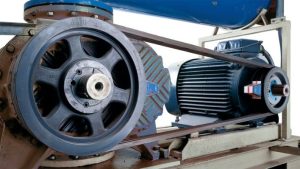

  1. Daya Motor (Power)

Satuan umum:

    • kW
    • HP

  1. Putaran (RPM)

Kecepatan putaran motor atau output gearbox.

  1. Torsi Sistem

Rumus dasar torsi:

Keterangan:

    • T = torsi (Nm)
    • P = daya motor (kW)
    • n = putaran (RPM)

  1. Service Factor

Dipengaruhi oleh:

    • jenis beban
    • frekuensi start-stop
    • shock load
    • jam operasi

Contoh:

    • Beban ringan → SF 1.2
    • Beban sedang → SF 1.5
    • Beban berat → SF 2.0–3.0

  1. Jenis Misalignment

    • Angular misalignment
    • Parallel misalignment
    • Axial movement

  1. Lingkungan Kerja

    • Debu
    • Air
    • Temperatur tinggi
    • Korosif

Flexible Coupling (FCL) with Bolts & Nuts

Karakteristik

Bolts & nuts coupling menggunakan pin/baut dan rubber bush sebagai media fleksibilitas.

Kelebihan

  • Harga ekonomis
  • Mudah maintenance
  • Cocok untuk beban sedang
  • Redam getaran cukup baik

Kekurangan

  • Tidak cocok untuk shock load tinggi
  • Kapasitas misalignment terbatas
  • Rubber bush cepat aus pada overload



Studi Kasus 1 — Bolts & Nuts Coupling

  • Tipe Industri

Industri makanan dan minuman

  • Aplikasi Mesin

Conveyor packaging botol

Sistem:

    • Motor listrik
    • Gearbox reducer
    • Conveyor belt

Beban relatif stabil dan ringan.

  1. Spesifikasi Motor dan Gearbox

Motor

    • Daya: 5.5 kW
    • Speed: 1450 RPM

Gearbox

    • Ratio: 1:20

Output gearbox:

  1. Perhitungan Torsi

Torsi output gearbox:

Karena conveyor memiliki beban sedang:

Service Factor = 1.5

Maka design torque:

  1. Jenis Kopling yang Dipilih

Dipilih:

Bolts & Nuts Flexible Coupling ukuran ±1200 Nm

Alasan Pemilihan

    • Beban conveyor stabil
    • Shock load rendah
    • Harga ekonomis
    • Maintenance mudah
    • Rubber bush mampu meredam vibrasi motor

Risiko Jika Salah Pilih

Jika menggunakan coupling terlalu kecil:

    • Bush cepat rusak
    • Baut longgar
    • Shaft patah akibat overload

Chain Coupling

Karakteristik

Chain coupling menggunakan dua sprocket yang dihubungkan oleh roller chain.

Kelebihan

  • Torsi besar
  • Konstruksi kuat
  • Cocok untuk heavy duty
  • Tahan temperatur tinggi

Kekurangan

  • Membutuhkan pelumasan
  • Lebih berisik
  • Vibrasi lebih tinggi dibanding tire coupling

Studi Kasus 2 — Chain Coupling

  1. Tipe Industri

Industri semen

  1. Aplikasi Mesin

Bucket elevator

Bucket elevator memiliki:

    • Start dengan beban berat
    • Shock load tinggi
    • Operasi kontinyu

  1. Spesifikasi Motor dan Gearbox

Motor

    • Daya: 30 kW
    • Speed: 1480 RPM

Gearbox

    • Ratio: 1:25

Output speed:

  1. Perhitungan Torsi

Torsi output:

Karena shock load tinggi:

Service Factor = 2.0

Design torque:

  1. Jenis Kopling yang Dipilih

Dipilih:

Chain Coupling kapasitas minimum 10.000 Nm

Alasan Pemilihan

    • Tahan shock load
    • Torsi besar
    • Struktur kuat untuk lingkungan semen
    • Mudah diperbaiki di lapangan

Pertimbangan Tambahan

Karena area berdebu:

    • Gunakan cover coupling
    • Grease tahan debu
    • Jadwal lubrication rutin

Risiko Jika Menggunakan Tire Coupling

  • Rubber tire cepat robek
  • Overheating elastomer
  • Umur coupling pendek

Tyre Coupling

Karakteristik

Tire coupling menggunakan elemen elastomer berbentuk ban.

Kelebihan

  • Sangat baik meredam vibrasi
  • Menangani misalignment besar
  • Cocok untuk shock load menengah
  • Noise rendah

Kekurangan

  • Tidak cocok temperatur ekstrem
  • Elastomer bisa aging
  • Harga lebih mahal



Studi Kasus 3 — Tyre Coupling

  1. Tipe Industri

Industri HVAC dan utilitas

  1. Aplikasi Mesin

Cooling tower fan

Karakteristik:

    • Putaran kontinu
    • Vibrasi harus rendah
    • Perlindungan bearing penting

  1. Spesifikasi Motor dan Gearbox

Motor

    • Daya: 15 kW
    • Speed: 1470 RPM

Gearbox

    • Ratio: 1:10

Output speed:

  1. Perhitungan Torsi

Torsi output:

Service factor:
1.7

Design torque:

  1. Jenis Kopling yang Dipilih

Dipilih:

Tyre Coupling kapasitas minimum 1700 Nm

Alasan Pemilihan

    • Redaman vibrasi sangat baik
    • Menjaga umur bearing fan
    • Noise rendah
    • Misalignment lebih toleran

Risiko Jika Menggunakan Chain Coupling

    • Vibrasi tinggi
    • Noise meningkat
    • Bearing cepat rusak



Perbandingan Ketiga Jenis Coupling

Parameter Bolts & Nuts Chain Coupling Tyre Coupling
Kapasitas Torsi Sedang Sangat tinggi Sedang–tinggi
Redam Vibrasi Cukup Rendah Sangat baik
Shock Load Sedang Sangat baik Baik
Maintenance Mudah Perlu pelumasan Rendah
Noise Rendah Tinggi Sangat rendah
Misalignment Kecil Sedang Besar
Harga Murah Sedang Lebih mahal
Aplikasi Umum Conveyor Crusher, elevator Fan, blower



Kesalahan Umum dalam Pemilihan Coupling

  1. Hanya Berdasarkan Diameter Shaft

Banyak teknisi memilih coupling hanya berdasarkan bore shaft tanpa menghitung torsi.

  1. Mengabaikan Service Factor

Padahal shock load sangat menentukan umur coupling.

  1. Tidak Memperhatikan Misalignment

Misalignment menyebabkan:

    • bearing panas
    • seal bocor
    • coupling cepat rusak

  1. Salah Memilih Elastomer

Pada temperatur tinggi elastomer dapat retak dan keras.

Kesimpulan

Pemilihan flexible coupling harus mempertimbangkan:

  • daya motor
  • RPM
  • torsi
  • karakteristik beban
  • shock load
  • misalignment
  • lingkungan kerja

Secara umum:

  • Bolts & Nuts Coupling cocok untuk aplikasi ekonomis dengan beban stabil.
  • Chain Coupling cocok untuk heavy duty dan torsi besar.
  • Tire Coupling cocok untuk aplikasi yang membutuhkan redaman vibrasi tinggi dan operasi halus.

Kesalahan pemilihan coupling dapat menyebabkan:

  • downtime produksi
  • kerusakan bearing
  • patah shaft
  • biaya maintenance tinggi

Karena itu, perhitungan torsi dan karakteristik aplikasi harus selalu menjadi dasar utama dalam pemilihan coupling industri.

Penutup

Selain aspek teknis, aplikasi, lingkungan pemasangan dan tipe coupling, perlu kiranya untuk memilih merek coupling terpercaya untuk memastikan performa yang tinggi untuk mendukung optimalisasi produksi. Untuk menjawab kebutuhan tersebut, maka Duravaz menghadirkan Durajoint yang memiliki beragam tipe dan ukuran seperti FCL, Chain Coupling, Jaw Coupling, HRC, NM, MH maupun Rotex GR compatible. Durajoint merupakan solusi coupling industri yang kuat dan tahan lama namun tetap terjangkau sehingga mendukung efisiensi produksi anda.
