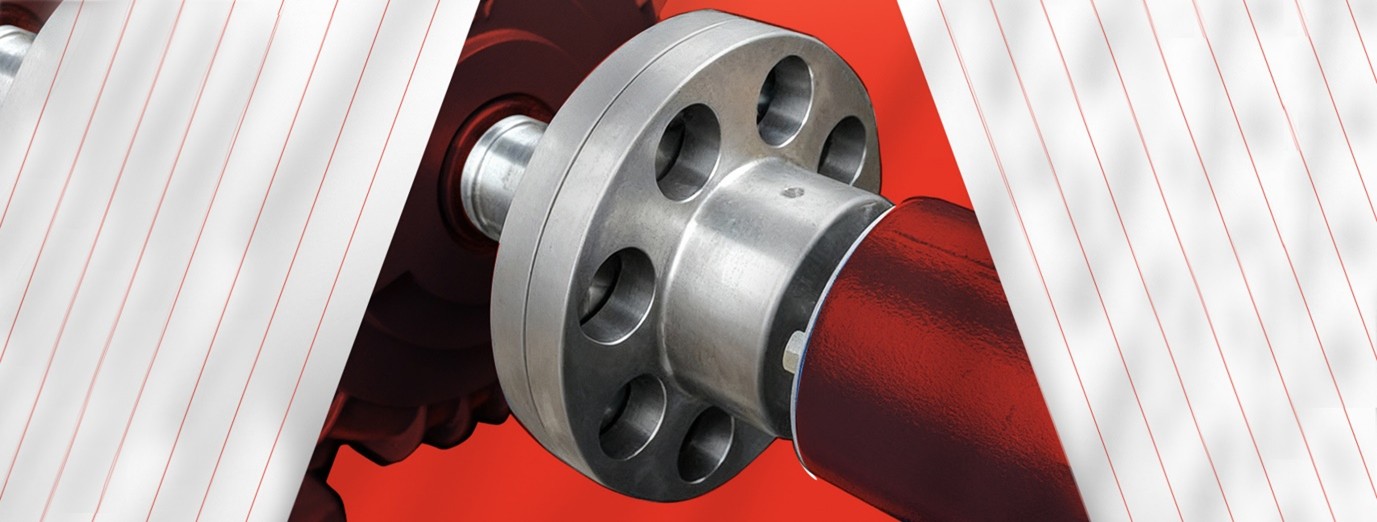

Kopling Industri (Industrial Couplings): Pengertian, Jenis, dan Aplikasinya

Pendahuluan

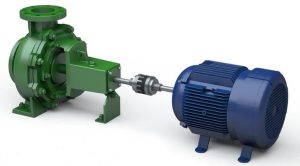

Dalam dunia industri, sistem transmisi daya merupakan komponen vital yang menentukan efisiensi dan keandalan suatu mesin. Salah satu elemen penting dalam sistem ini adalah kopling (coupling), yaitu perangkat yang digunakan untuk menghubungkan dua poros (shaft) agar dapat mentransmisikan daya dari satu komponen ke komponen lainnya. Kopling banyak digunakan pada berbagai aplikasi, seperti pompa, kompresor, conveyor, turbin, hingga mesin produksi.

Pemilihan jenis kopling yang tepat sangat berpengaruh terhadap performa mesin, umur pakai komponen, serta biaya operasional. Oleh karena itu, pemahaman mendalam mengenai jenis, fungsi, dan karakteristik kopling menjadi hal yang sangat penting bagi para engineer dan teknisi.

Pengertian dan Fungsi Kopling

Pengertian Kopling

Kopling adalah komponen mekanis yang digunakan untuk menghubungkan dua poros sehingga memungkinkan transmisi torsi dan putaran. Kopling juga berfungsi untuk mengakomodasi ketidaksejajaran (misalignment), meredam getaran, serta melindungi sistem dari beban kejut.

Fungsi Utama Kopling

Berikut beberapa fungsi utama kopling dalam sistem industri:

1. Mentransmisikan daya dan torsi dari satu poros ke poros lainnya.
2. Mengakomodasi misalignment, baik angular, parallel, maupun axial.
3. Meredam getaran dan shock load yang dapat merusak mesin.
4. Melindungi komponen mesin dari kerusakan akibat overload.
5. Mempermudah perawatan, seperti pemasangan dan pelepasan komponen.

Rigid Couplings vs Flexible Couplings

Kopling secara umum dapat dibagi menjadi dua kategori utama, yaitu rigid couplings dan flexible couplings.

1. Rigid Couplings

Rigid coupling adalah kopling yang menghubungkan dua poros secara kaku tanpa memberikan toleransi terhadap misalignment.

Karakteristik:

• • Tidak fleksibel
  • Harus memiliki alignment yang presisi
  • Tidak mampu meredam getaran

Kelebihan:

• • Desain sederhana
  • Biaya relatif murah
  • Efisiensi transmisi tinggi

Kekurangan:

• • Rentan terhadap kerusakan jika terjadi misalignment
  • Tidak cocok untuk aplikasi dengan beban dinamis

Aplikasi:

• • Mesin dengan alignment presisi tinggi
  • Sistem dengan beban stabil

2. Flexible Couplings

Flexible coupling dirancang untuk mengatasi ketidaksejajaran dan meredam getaran.

Karakteristik:

• • Fleksibel
  • Dapat menyerap getaran dan shock
  • Toleran terhadap misalignment

Kelebihan:

• • Memperpanjang umur mesin
  • Mengurangi stress pada komponen
  • Cocok untuk berbagai kondisi operasi

Kekurangan:

• • Lebih kompleks
  • Biaya lebih tinggi dibanding rigid coupling

Aplikasi:

• • Mesin industri berat
  • Sistem dengan getaran tinggi
  • Peralatan dengan beban variatif

Material Flexing vs Mechanical Flexing

Flexible couplings dapat dibedakan berdasarkan mekanisme fleksibilitasnya, yaitu material flexing dan mechanical flexing.

1. Material Flexing

    Pada tipe ini, fleksibilitas diperoleh dari deformasi material elastis seperti karet atau plastik.

    Contoh:

• • Jaw coupling
  • Tire coupling

    Kelebihan:

• • Reduksi getaran yang baik
  • Perawatan relatif mudah

   Kekurangan:

• • Material dapat aus atau rusak seiring waktu
  • Tidak cocok untuk suhu ekstrem

2. Mechanical Flexing

Fleksibilitas diperoleh dari pergerakan komponen mekanis seperti gear, disc, atau grid.

    Contoh:

• • Gear coupling
  • Disc coupling

    Kelebihan:

• • Daya tahan tinggi
  • Cocok untuk beban besar

    Kekurangan:

• • Membutuhkan pelumasan

• • Lebih kompleks

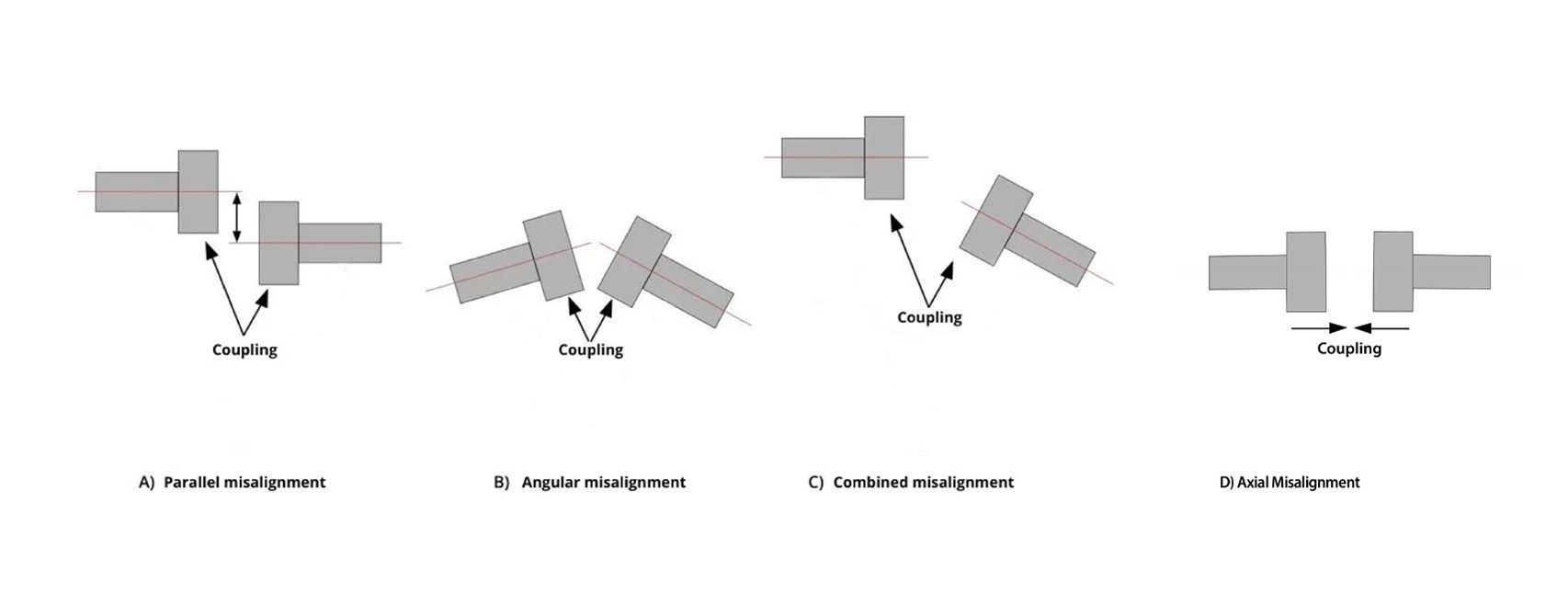

Macam-Macam Misalignment

Secara umum, misalignment dibagi menjadi tiga jenis utama:

1. Angular Misalignment

Pengertian

Angular misalignment terjadi ketika dua poros membentuk sudut (tidak sejajar), meskipun garis tengahnya masih bertemu di satu titik.

Karakteristik

• • Poros seperti membentuk huruf “V”
  • Sudut bisa terjadi secara horizontal atau vertikal

Penyebab

• • Kesalahan pemasangan
  • Fondasi tidak rata
  • Deformasi struktur

Dampak

• • Beban tidak merata pada kopling
  • Keausan bearing lebih cepat

2. Parallel Misalignment (Offset Misalignment)

Pengertian

Terjadi ketika dua poros sejajar tetapi tidak berada pada satu garis lurus (offset).

Karakteristik

• • Kedua poros tetap sejajar
  • Ada jarak offset antar sumbu

Jenisnya:

• • Horizontal offset
  • Vertical offset

Penyebab

• • Perbedaan tinggi antara motor dan gear reducer
  • Kesalahan leveling

Dampak

• • Getaran radial tinggi
  • Kerusakan seal dan bearing

3. Axial Misalignment (End Float)

Pengertian

Terjadi ketika poros bergeser secara aksial (maju-mundur).

Karakteristik

• • Pergerakan sepanjang sumbu poros
  • Bisa terjadi karena ekspansi termal

Penyebab

• • Perubahan suhu
  • Pemasangan kopling yang tidak tepat

Dampak

• • Tekanan berlebih pada bearing thrust
  • Kerusakan kopling

4. Combined Misalignment

Pengertian

Merupakan kombinasi dari angular dan parallel misalignment.

Karakteristik

• • Paling sering terjadi di lapangan
  • Kompleks dan sulit dideteksi tanpa alat

Dampak

• • Getaran kompleks
  • Umur komponen sangat pendek

Misalignment Khusus pada Electric Motor dan Gear Reducer

Dalam sistem yang melibatkan motor listrik dan gear reducer, misalignment bisa lebih kompleks karena:

1. Soft Foot

Pengertian:
Kondisi di mana kaki motor tidak rata saat dipasang di base plate.

Dampak:

• • Distorsi frame motor
  • Misalignment setelah baut dikencangkan

2. Thermal Growth Misalignment

Pengertian:
Perubahan alignment akibat pemuaian material karena suhu operasi.

Contoh:

• • Gear reducer memanas → posisi berubah

Solusi:

• • Alignment dilakukan dengan kompensasi suhu

3. Dynamic Misalignment

Pengertian:
Misalignment yang terjadi saat mesin beroperasi, bukan saat diam.

Penyebab:

• • Beban dinamis
  • Getaran
  • Fleksibilitas struktur

Cara Mendeteksi Misalignment



Beberapa metode yang umum digunakan:

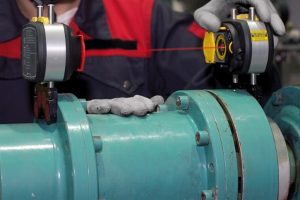

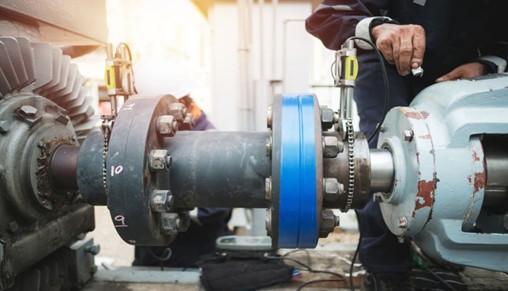

1. Dial Indicator

• • Metode klasik
  • Akurasi cukup tinggi

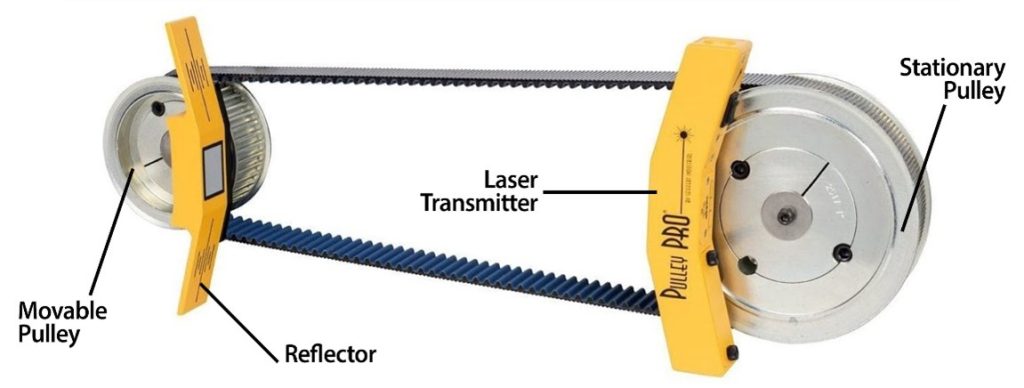

2. Laser Alignment

• • Metode modern
  • Sangat presisi dan cepat

3. Vibration Analysis

• • Mendeteksi pola getaran khas misalignment

Tanda-Tanda Terjadi Misalignment

Perhatikan gejala berikut:

• Kopling cepat rusak
• Bearing sering panas
• Mesin bergetar
• Bunyi tidak normal
• Konsumsi energi meningkat

Cara Mengatasi Misalignment

1. Alignment Ulang

• • Gunakan laser alignment untuk hasil terbaik

2. Perbaikan Fondasi

• • Pastikan base plate rata dan kokoh

3. Shimming

• • Menambahkan shim untuk mengatur ketinggian

4. Perawatan Berkala

• • Cek alignment secara rutin

Hubungan Misalignment dengan Kopling

Kopling memiliki peran penting dalam mengatasi misalignment:

• Rigid coupling → tidak toleran terhadap misalignment
• Flexible coupling → mampu mengkompensasi misalignment

Namun, penting diingat:

Flexible coupling bukan solusi untuk alignment yang buruk, hanya untuk toleransi kecil.

Kesimpulan

Misalignment adalah salah satu penyebab utama kerusakan pada sistem motor dan gear reducer. Jenis-jenisnya meliputi:

• Angular misalignment
• Parallel misalignment
• Axial misalignment
• Combined misalignment

Selain itu, terdapat kondisi khusus seperti soft foot, thermal growth, dan dynamic misalignment yang sering terjadi di lingkungan industri.

Memahami jenis-jenis misalignment serta cara mendeteksi dan mengatasinya sangat penting untuk menjaga keandalan mesin, mengurangi biaya perawatan, dan meningkatkan efisiensi operasional.

Jenis-Jenis Kopling Industri

Berikut adalah beberapa jenis kopling yang umum digunakan di industri:

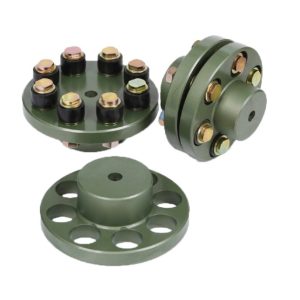

1. Flexible Flange Shaft Couplings (dengan baut, mur, dan rubber insert)

Kopling ini terdiri dari dua flange yang dihubungkan dengan baut dan dilengkapi dengan karet sebagai elemen fleksibel. Biasa disebut sebagai FCL, merupakan tipe kopling yang paling umum digunakan karena selain kuat dan tahan lama, fleksibel juga relatif terjangkau.

Tujuan utamanya:

• • Mengurangi beban akibat misalignment
  • Menyerap getaran & shock load
  • Memperpanjang umur komponen mesin

Cara Kerja :

1. 1. Motor memutar poros input
   2. Putaran diteruskan ke flange pertama
   3. Elemen fleksibel mentransfer torsi ke flange kedua
   4. Flange kedua memutar poros output

Saat terjadi:

• • Misalignment kecil → elemen fleksibel menyesuaikan
  • Getaran → diserap oleh material elastomer
  • Shock load → diredam, tidak langsung diteruskan

Komponen Utama terdiri dari:

1. 1. Flange (dua buah)

• • • Dipasang pada masing-masing poros
    • Biasanya terbuat dari baja atau besi cor

1. 2. Elemen fleksibel berupa karet (rubber bushings) berfungsi sebagai peredam getaran dan penyesuai misalignment
   3. Baut & mur (bolt & nut) menjadi satu kesatuan dengan rubber bushing, menghubungkan kedua flange
   4. Key & keyway

Mengunci flange ke poros agar tidak slip

Kelebihan:

• • Mampu meredam getaran
  • Struktur sederhana
  • Dapat mengatasi misalignment

Aplikasi:

Mesin dengan beban ringan hingga menengah

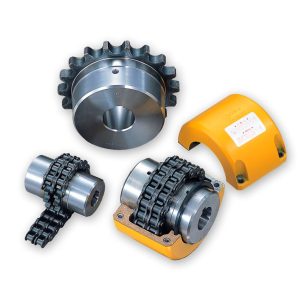

2. Chain Couplings

Menggunakan rantai (chain) untuk menghubungkan dua sprocket.

Kelebihan:

• • Tahan terhadap lingkungan keras
  • Mudah dipasang

Kekurangan:

• • Membutuhkan pelumasan
  • Dapat menimbulkan noise

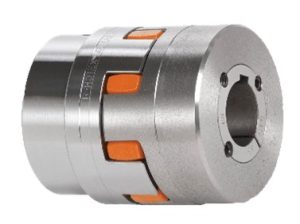

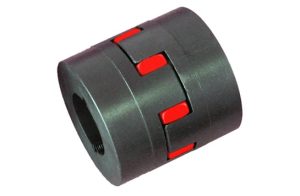

3. Jaw Couplings

Menggunakan elemen elastomer berbentuk “spider”.

Kelebihan:

•
  • Reduksi getaran yang baik
  • Tidak memerlukan pelumasan

Kekurangan:

• • Elastomer dapat aus

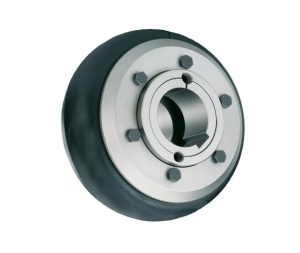

4. Tire Couplings

Menggunakan elemen berbentuk ban (tire) dari karet.

Kelebihan:

• • Fleksibilitas tinggi
  • Mampu menyerap shock load besar

Aplikasi:

• • Conveyor
  • Crusher

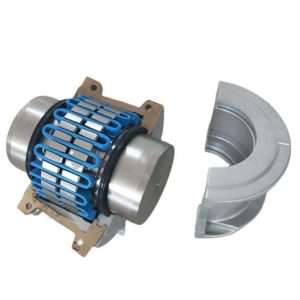

5. Grid Couplings

Menggunakan grid logam fleksibel sebagai elemen penghubung.

Kelebihan:

• • Tahan beban kejut
  • Umur panjang

Kekurangan:

• • Memerlukan pelu
  • masan

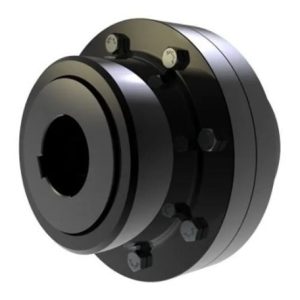

6. Gear Couplings

Menggunakan gear internal dan eksternal.

Kelebihan:

• • Kapasitas torsi tinggi
  • Cocok untuk aplikasi berat

Kekurangan:

• • Membutuhkan pelumasan rutin

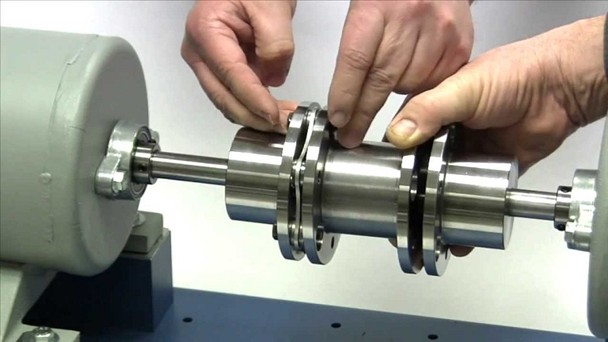

7. Disc Couplings

Menggunakan piringan logam tipis sebagai elemen fleksibel.

Kelebihan:

• • Tidak membutuhkan pelumasan
  • Presisi tinggi

Aplikasi:

• • Turbin
  • Kompresor

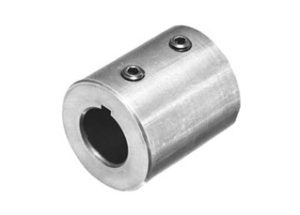

8. Sleeve Couplings

Jenis kopling sederhana berupa sleeve yang menghubungkan dua poros.

Kelebihan:

• • Murah
  • Mudah digunakan

Kekurangan:

• • Tidak fleksibel

9. Diaphragm Couplings

Menggunakan diafragma logam untuk fleksibilitas.

Kelebihan:

• • Tahan suhu tinggi
  • Presisi tinggi

Aplikasi:

• • Industri minyak dan gas

Cara Memilih Kopling yang Tepat

Pemilihan kopling harus mempertimbangkan berbagai faktor berikut:

1. Torsi dan Daya

Pastikan kopling mampu menahan beban torsi maksimum.

2. Misalignment

Pilih kopling fleksibel jika terdapat kemungkinan misalignment.

3. Kondisi Lingkungan

• • Suhu tinggi → gunakan material logam
  • Lingkungan korosif → gunakan material tahan korosi

4. Kecepatan Operasi

Kopling harus mampu bekerja pada kecepatan yang diinginkan tanpa getaran berlebih.

5. Perawatan

Pilih kopling dengan perawatan minimal jika akses terbatas.

6. Biaya

Pertimbangkan biaya awal dan biaya perawatan jangka Panjang

Perawatan Kopling

Perawatan yang baik dapat memperpanjang umur kopling dan mencegah kerusakan mesin.

1. Inspeksi Rutin

• • Periksa keausan
  • Cek retakan pada elemen fleksibel

2. Pelumasan

• • Diperlukan pada gear dan grid coupling
  • Gunakan pelumas sesuai spesifikasi

3. Alignment

• • Pastikan poros tetap sejajar
  • Gunakan alat alignment yang tepat

4. Penggantian Komponen

• • Ganti elastomer atau bagian yang aus secara berkala

5. Monitoring Getaran

• • Gunakan alat monitoring untuk mendeteksi masalah sejak dini

Kesimpulan

Kopling industri merupakan komponen penting dalam sistem transmisi daya yang berfungsi untuk menghubungkan dua poros sekaligus mengakomodasi misalignment dan meredam getaran. Terdapat berbagai jenis kopling, mulai dari rigid hingga flexible, serta berbagai mekanisme fleksibilitas seperti material flexing dan mechanical flexing.

Pemilihan kopling yang tepat harus mempertimbangkan faktor teknis seperti torsi, kecepatan, kondisi lingkungan, dan kebutuhan perawatan. Selain itu, perawatan rutin sangat penting untuk menjaga performa dan memperpanjang umur kopling.

Dengan pemahaman yang baik mengenai kopling industri, perusahaan dapat meningkatkan efisiensi operasional, mengurangi downtime, serta menghemat biaya perawatan dalam jangka panjang.
