Pemilihan Flexible Coupling dalam Sistem Transmisi Daya Industri

Studi Kasus Pemilihan FCL Bolts & Nuts Coupling, Chain Coupling, dan Tyre Coupling

Pendahuluan

Flexible coupling adalah komponen mekanik yang digunakan untuk menghubungkan dua poros (shaft) agar tenaga dan torsi dapat ditransmisikan dari motor menuju gearbox atau langsung ke mesin kerja. Selain meneruskan putaran, coupling juga berfungsi mengakomodasi:

• Misalignment poros
• Getaran (vibration)
• Shock load
• Perubahan beban mendadak
• Perlindungan terhadap kerusakan shaft dan bearing

Pemilihan jenis coupling yang tepat sangat penting karena berpengaruh langsung terhadap:

• Umur bearing
• Keandalan mesin
• Efisiensi transmisi
• Downtime produksi
• Biaya maintenance

Artikel ini membahas tiga jenis flexible coupling yang umum digunakan di industri:

1. Flexible Coupling (FCL)
2. Chain Coupling
3. Tyre Coupling

Beserta contoh kasus aplikasinya secara detail.



Faktor Penting dalam Pemilihan Coupling

Sebelum memilih coupling, beberapa parameter utama harus diketahui:

1. Daya Motor (Power)

Satuan umum:

• • kW
  • HP

2. Putaran (RPM)

Kecepatan putaran motor atau output gearbox.

3. Torsi Sistem

Rumus dasar torsi:

Keterangan:

• • T = torsi (Nm)
  • P = daya motor (kW)
  • n = putaran (RPM)

4. Service Factor

Dipengaruhi oleh:

• • jenis beban
  • frekuensi start-stop
  • shock load
  • jam operasi

Contoh:

• • Beban ringan → SF 1.2
  • Beban sedang → SF 1.5
  • Beban berat → SF 2.0–3.0

5. Jenis Misalignment

• • Angular misalignment
  • Parallel misalignment
  • Axial movement

6. Lingkungan Kerja

• • Debu
  • Air
  • Temperatur tinggi
  • Korosif

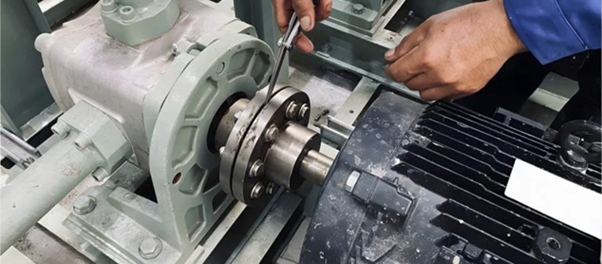

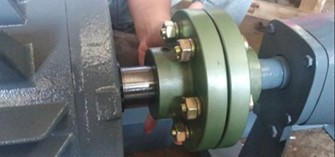

Flexible Coupling (FCL) with Bolts & Nuts

Karakteristik

Bolts & nuts coupling menggunakan pin/baut dan rubber bush sebagai media fleksibilitas.

Kelebihan

• Harga ekonomis
• Mudah maintenance
• Cocok untuk beban sedang
• Redam getaran cukup baik

Kekurangan

• Tidak cocok untuk shock load tinggi
• Kapasitas misalignment terbatas
• Rubber bush cepat aus pada overload



Studi Kasus 1 — Bolts & Nuts Coupling

• Tipe Industri

Industri makanan dan minuman

• Aplikasi Mesin

Conveyor packaging botol

Sistem:

• • Motor listrik
  • Gearbox reducer
  • Conveyor belt

Beban relatif stabil dan ringan.

3. Spesifikasi Motor dan Gearbox

Motor

• • Daya: 5.5 kW
  • Speed: 1450 RPM

Gearbox

• • Ratio: 1:20

Output gearbox:

4. Perhitungan Torsi

Torsi output gearbox:

Karena conveyor memiliki beban sedang:

Service Factor = 1.5

Maka design torque:

5. Jenis Kopling yang Dipilih

Dipilih:

Bolts & Nuts Flexible Coupling ukuran ±1200 Nm

Alasan Pemilihan

• • Beban conveyor stabil
  • Shock load rendah
  • Harga ekonomis
  • Maintenance mudah
  • Rubber bush mampu meredam vibrasi motor

Risiko Jika Salah Pilih

Jika menggunakan coupling terlalu kecil:

• • Bush cepat rusak
  • Baut longgar
  • Shaft patah akibat overload

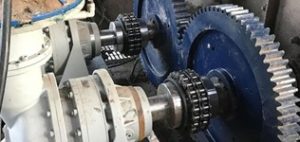

Chain Coupling

Karakteristik

Chain coupling menggunakan dua sprocket yang dihubungkan oleh roller chain.

Kelebihan

• Torsi besar
• Konstruksi kuat
• Cocok untuk heavy duty
• Tahan temperatur tinggi

Kekurangan

• Membutuhkan pelumasan
• Lebih berisik
• Vibrasi lebih tinggi dibanding tire coupling

Studi Kasus 2 — Chain Coupling

1. Tipe Industri

Industri semen

2. Aplikasi Mesin

Bucket elevator

Bucket elevator memiliki:

• • Start dengan beban berat
  • Shock load tinggi
  • Operasi kontinyu

3. Spesifikasi Motor dan Gearbox

Motor

• • Daya: 30 kW
  • Speed: 1480 RPM

Gearbox

• • Ratio: 1:25

Output speed:

4. Perhitungan Torsi

Torsi output:

Karena shock load tinggi:

Service Factor = 2.0

Design torque:

5. Jenis Kopling yang Dipilih

Dipilih:

Chain Coupling kapasitas minimum 10.000 Nm

Alasan Pemilihan

• • Tahan shock load
  • Torsi besar
  • Struktur kuat untuk lingkungan semen
  • Mudah diperbaiki di lapangan

Pertimbangan Tambahan

Karena area berdebu:

• • Gunakan cover coupling
  • Grease tahan debu
  • Jadwal lubrication rutin

Risiko Jika Menggunakan Tire Coupling

• Rubber tire cepat robek
• Overheating elastomer
• Umur coupling pendek

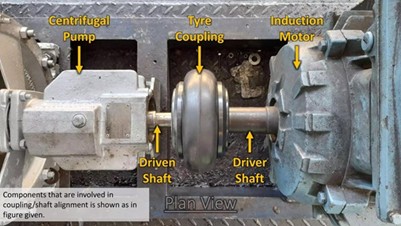

Tyre Coupling

Karakteristik

Tire coupling menggunakan elemen elastomer berbentuk ban.

Kelebihan

• Sangat baik meredam vibrasi
• Menangani misalignment besar
• Cocok untuk shock load menengah
• Noise rendah

Kekurangan

• Tidak cocok temperatur ekstrem
• Elastomer bisa aging
• Harga lebih mahal



Studi Kasus 3 — Tyre Coupling

1. Tipe Industri

Industri HVAC dan utilitas

2. Aplikasi Mesin

Cooling tower fan

Karakteristik:

• • Putaran kontinu
  • Vibrasi harus rendah
  • Perlindungan bearing penting

3. Spesifikasi Motor dan Gearbox

Motor

• • Daya: 15 kW
  • Speed: 1470 RPM

Gearbox

• • Ratio: 1:10

Output speed:

4. Perhitungan Torsi

Torsi output:

Service factor:
1.7

Design torque:

5. Jenis Kopling yang Dipilih

Dipilih:

Tyre Coupling kapasitas minimum 1700 Nm

Alasan Pemilihan

• • Redaman vibrasi sangat baik
  • Menjaga umur bearing fan
  • Noise rendah
  • Misalignment lebih toleran

Risiko Jika Menggunakan Chain Coupling

• • Vibrasi tinggi
  • Noise meningkat
  • Bearing cepat rusak



Perbandingan Ketiga Jenis Coupling

Parameter	Bolts & Nuts	Chain Coupling	Tyre Coupling
Kapasitas Torsi	Sedang	Sangat tinggi	Sedang–tinggi
Redam Vibrasi	Cukup	Rendah	Sangat baik
Shock Load	Sedang	Sangat baik	Baik
Maintenance	Mudah	Perlu pelumasan	Rendah
Noise	Rendah	Tinggi	Sangat rendah
Misalignment	Kecil	Sedang	Besar
Harga	Murah	Sedang	Lebih mahal
Aplikasi Umum	Conveyor	Crusher, elevator	Fan, blower



Kesalahan Umum dalam Pemilihan Coupling

1. Hanya Berdasarkan Diameter Shaft

Banyak teknisi memilih coupling hanya berdasarkan bore shaft tanpa menghitung torsi.

2. Mengabaikan Service Factor

Padahal shock load sangat menentukan umur coupling.

3. Tidak Memperhatikan Misalignment

Misalignment menyebabkan:

• • bearing panas
  • seal bocor
  • coupling cepat rusak

4. Salah Memilih Elastomer

Pada temperatur tinggi elastomer dapat retak dan keras.

Kesimpulan

Pemilihan flexible coupling harus mempertimbangkan:

• daya motor
• RPM
• torsi
• karakteristik beban
• shock load
• misalignment
• lingkungan kerja

Secara umum:

• Bolts & Nuts Coupling cocok untuk aplikasi ekonomis dengan beban stabil.
• Chain Coupling cocok untuk heavy duty dan torsi besar.
• Tire Coupling cocok untuk aplikasi yang membutuhkan redaman vibrasi tinggi dan operasi halus.

Kesalahan pemilihan coupling dapat menyebabkan:

• downtime produksi
• kerusakan bearing
• patah shaft
• biaya maintenance tinggi

Karena itu, perhitungan torsi dan karakteristik aplikasi harus selalu menjadi dasar utama dalam pemilihan coupling industri.
