Panduan Memilih Roller Chains Industri: Material, Tipe, dan Aplikasi untuk Kebutuhan Industri di Indonesia

Apa Itu Roller Chains, baik tipe RS berstandar ANSI maupun British Standard (BS) dan Kenapa Penting?

Roller chains adalah komponen mekanis untuk mentransmisikan tenaga antara dua sprocket melalui gerakan rotasi. Sistem ini banyak digunakan karena efisien, kuat, dan relatif tahan terhadap kondisi lingkungan berat dibandingkan alternatif seperti belt.

Bagi tim purchasing dan teknisi, memilih roller chains yang tepat bukan sekadar soal ukuran. Salah spesifikasi bisa berdampak langsung pada downtime, biaya maintenance, hingga keselamatan operasional. Artikel ini membahas secara praktis bagaimana memilih rantai industri sesuai kebutuhan lapangan—mulai dari komponen, standar, material, hingga aplikasi—dengan konteks penggunaan di berbagai sektor industri di Indonesia.

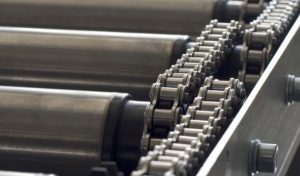

Dalam praktiknya, roller chains sering digunakan di sektor manufaktur, pertambangan, food processing, hingga logistik.

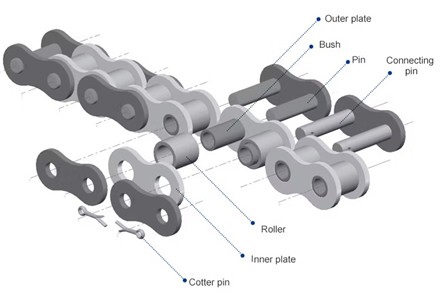

  1. Komponen Utama Roller Chains

Memahami struktur dasar penting sebelum memilih spesifikas, antara lain:

    1. Inner Plate & Outer Plate

      • Inner link terdiri dari bush dan roller
      • Outer link terdiri dari pin dan plate Keduanya bekerja Bersama untuk mentransfer beban dan gerakan.

    1. Pin, Bush dan Roller

      • Pin: menahan beban tarik
      • Bush: tempat roller berputar
      • Roller: mengurangi gesekan dengan sprocket

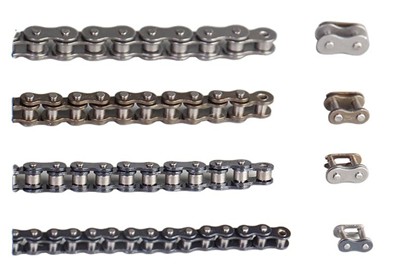

    1. Connecting Link (CL)

Digunakan untuk menyambung rantai saat instalasi atau maintenance. Praktis, tetapi biasanya sedikit lebih lemah dibanding link permanen.

    1. Offset Link (OL)

Digunakan ketika Panjang rantai tidak genap. Namun penggunaannya sebaiknya dibatasi karena dapat menurunkan kekuatan keseluruhan rantai.

  1. Standar Industri: ANSI vs BS

Roller chains diproduksi berdasarkan standar internasional:

Standar Wilayah Umum Karakteristik
ANSI (American Nation Standards Institure Amerika, Asia Dimensi inci, umum di industri global
BS (British Standard / ISO) Eropa, Asia Dimensi metrik, banyak digunakan di Indonesia

Pemilihan standar harus disesuaikan dengan sprocket dan sistem yang sudah ada.

  1. Jenis Jalur Rantai: Simplex, Duplex, Triplex

a. Simplex (Single Strand)

Digunakan untuk beban ringan hingga menengah.

b. Duplex (Double Strand)

Dua jalur rantai sejajar untuk meningkatkan kapasitas beban.









c. Triplex (Triple Strand)

Untuk aplikasi berat dengan kebutuhan daya tinggi.

Catatan:
Pemilihan tidak hanya berdasarkan beban, tetapi juga ruang instalasi dan kecepatan operasi.



  1. Pitch pada Rantai Industri

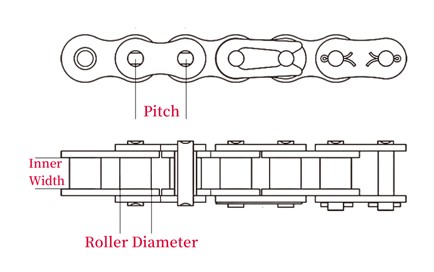

Pitch adalah jarak antara pusat dua pin (poros) yang berurutan pada rantai.

    • Biasanya dilambangkan dengan huruf “P”
    • Satuan umum: mm atau inch

Ilustrasi sederhana:

Jika kamu lihat rantai, tiap sambungan punya pin. Nah, pitch = jarak dari pusat pin satu ke pusat pin berikutnya. Pada rantai RS menggunakan RS 80 sebagai standar, jadi pada :

    1. RS 40, pitch = 40 : 80 = 0,5” atau 0,5” x 25,4 mm = 12,7 mm
    2. RS 60, pitch = 60 : 80 = 0,75” atau 0,75” x 25,4mm = 19.05 mm

 Fungsi Pitch:

    • Menentukan kecocokan rantai dengan sprocket (roda gigi rantai)
    • Mempengaruhi:
      • Kapasitas beban
      • Kehalusan gerak
      • Kecepatan operasi

 Contoh:

    • Pitch kecil → lebih halus, cocok untuk kecepatan tinggi
    • Pitch besar → lebih kuat, cocok untuk beban berat

  1. Memilih Roller Chains Berdasarkan Tensile Strength

Tensile strength adalah kemampuan rantai menahan beban tarik maksimum sebelum putus.

Cara Praktis di Lapangan

    1. Tentukan daya motor (kW)
    2. Hitung beban kerja
    3. Tambahkan factor keamanan (service factor)
    4. Cocokkan dengan spesifikasi rantai

Contoh sederhana:

    • Motor: 10 kW
    • Beban berat + shock → service factor tinggi
    • Pilih rantai dengan kapasitas di atas kebutuhan tersebut

Jika data tidak tersedia:
➡️ gunakan referensi katalog atau konsultasi teknis
➡️ atau tandai sebagai: [butuh verifikasi / butuh data internal]

a. Average Tensile Strength (Kekuatan Tarik Rata-rata)

    • Nilai rata-rata hasil pengujian beberapa sampel
    • Digunakan sebagai:
      • Referensi kualitas
      • Indikasi performa umum

Artinya:
Kalau diuji beberapa rantai, nilai ini adalah rata-rata beban maksimum sebelum putus.

b. Ultimate Tensile Strength (UTS)

    • Kekuatan tarik maksimum absolut yang bisa ditahan sebelum putus
    • Ini adalah batas tertinggi material

Artinya:
Nilai ini menunjukkan beban maksimum yang menyebabkan kegagalan total

c. Perbedaan Utama

Aspek

Average Tensile Strength

Ultimate Tensile Strength

Definisi

Rata-rata hasil uji

Nilai maksimum

Fungsi

Evaluasi kualitas

Batas kekuatan

Penggunaan

Perbandingan produk

Desain batas aman

d. Catatan Penting dalam Aplikasi

Dalam desain teknik (misalnya rantai conveyor atau roller chain):

    • Tidak boleh menggunakan UTS sebagai beban kerja
    • Biasanya digunakan:
      • Working Load Limit (WLL) = sebagian kecil dari UTS (misalnya 1/6 atau 1/8)

Tujuannya untuk faktor keamanan (safety factor) agar rantai tidak mudah gagal saat digunakan.

e. Hubungan Pitch & Kekuatan

    • Pitch besar → komponen lebih besar → biasanya tensile strength lebih tinggi
    • Tapi:
      • Juga lebih berat
      • Kurang cocok untuk kecepatan tinggi

  1. Material Roller Chains dan Kapan Digunakan

Kelebihan Material Aplikasi
Carbon Steel Ekonomis Industri umum
Alloy Steel Lebih kuat Beban berat
Stainless Steel Tahan korosi Food, kimia
Nickel-plated Anti karat ringan Lingkungan lembap

Pemilihan material sangat krusial terutama di wilayah seperti Balikpapan atau Makassar dengan kelembapan tinggi.

  1. Rantai Standar vs Heavy Duty

    • Standar: cukup untuk aplikasi normal
    • Heavy duty: memiliki plate lebih tebal dan daya tahan lebih tinggi

 Gunakan heavy duty jika:

    • ada shock load tinggi
    • operasi 24/7
    • lingkungan ekstrem

  1. Sistem Chain vs Belt: Mana Lebih Tepat?

Aspek

 Chain Belt

Kekuatan

Tinggi

Sedang

Slip

Tidak ada

Ada kemungkinan

Maintenance

Lebih tinggi

Lebih rendah
Lingkungan berat Lebih tahan

Kurang cocok

(Untuk industri seperti semen, tambang, atau logistik berat di Gresik atau Kalimantan, chain lebih sering dipilih.

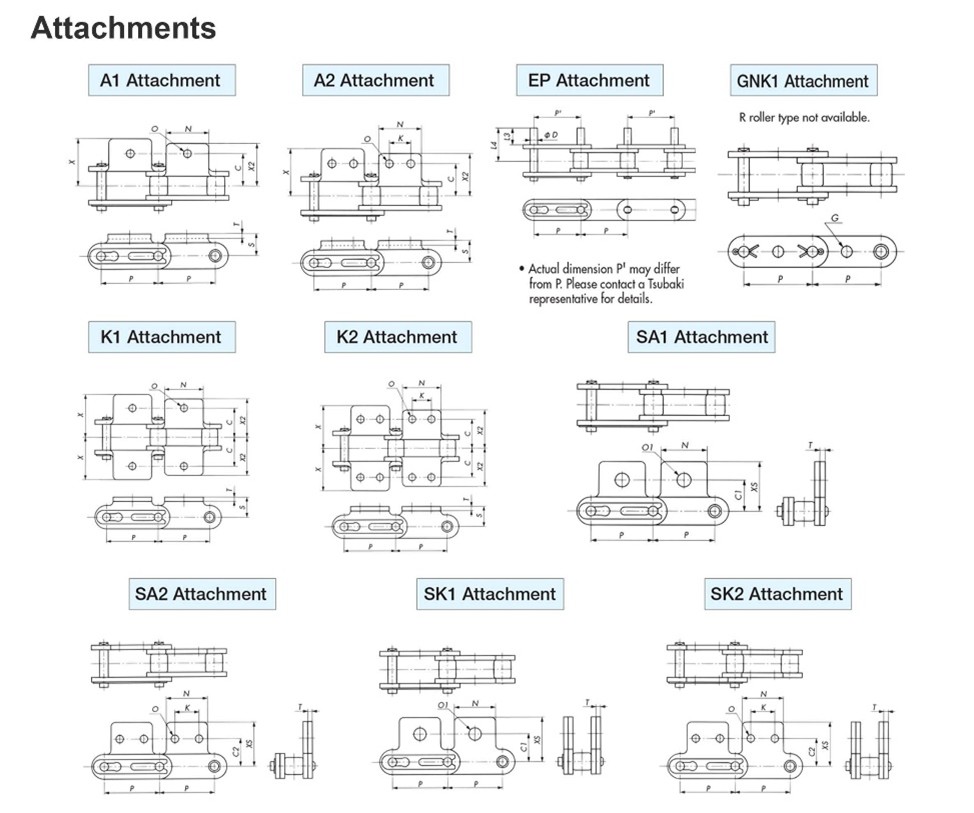

  1. Attachment Roller Chains (A1, K1, A2, K2, SA1, SK1, SA2, SK2)



Attachment digunakan untuk aplikasi khusus seperti conveyor.

    • A-type (A1, A2): satu sisi , A1 : satu lubang, A2 : dua lubang
    • K-type (K1, K2): dua sisi , K1 : 1 lubang, K2 : 2 Lubang
    • SA1-type (K1, K2): satu sisi posisi tegak , SA1 : satu lubang, SA2 : dua lubang
    • SK-type (K1, K2): dua sisi posisi tegak , SK1 : 1 lubang, SK2 : 2 Lubang

Digunakan untuk:

    • conveyor system
    • bucket elevator
    • automated handling system

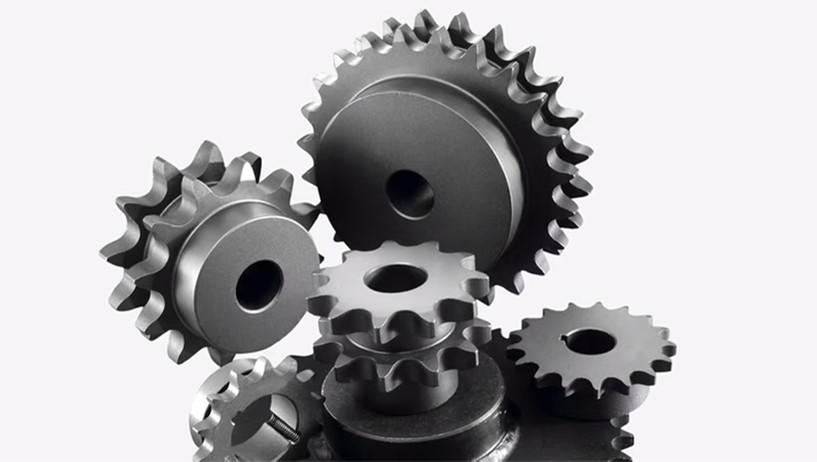

  1. Memilih Sprocket yang Tepat

    a. Kesesuaian Pitch

    Pitch sprocket harus sama dengan rantai.

    b. Kapan Perlu Hardening?

    Gunakan sprocket hardening jika:

      • beban tinggi
      • kecepatan tinggi
      • lingkungan abrasif

    Tanpa hardening, sprocket akan cepat aus dan memperpendek umur rantai.



  2. Duplex vs Dua Simplex: Mana Lebih Baik?

    Banyak yang menganggap dua simplex setara dengan duplex—padahal tidak selalu.

    1. Duplex:
    • lebih stabil
    • distribusi beban merata
    1. Dua simplex terpisah:
    • lebih fleksibel
    • tetapi alignment lebih sulit

    Rekomendasi:
    Jika desain memungkinkan, duplex biasanya lebih aman dan efisien.

  3. Contoh Aplikasi di Industri

    • Conveyor di Pabrik Makanan

    Menggunakan stainless steel chain dengan attachment.

    • Industri Semen

    Menggunakan heavy duty chain dengan sprocket hardening.

    • Pertambangan

    Menggunakan alloy steel chain untuk beban ekstrem.

    • Warehouse & Logistik

    Menggunakan duplex chain untuk stabilitas beban.

  4. Kesalahan Umum yang Perlu Dihindari

    • Salah memilih standar (ANSI vs BS)
    • Mengabaikan faktor keamanan
    • Menggunakan offset link berlebihan
    • Tidak memperhatikan alignment sprocket
    • Pelumasan yang tidak sesuai

  5. FAQ

    1. Apa perbedaan roller chain dan conveyor chain?
      Roller chain fokus pada transmisi tenaga, sementara conveyor chain dirancang untuk membawa material.
    2. Apakah semua sprocket harus di-hardening?
      Tidak. Hanya untuk kondisi beban dan keausan tinggi.
    3. Berapa umur pakai roller chains?
      Tergantung kondisi operasi, pelumasan, dan beban. Tidak ada angka pasti.
    4. Kapan harus mengganti rantai?
      Saat elongasi melebihi batas toleransi (umumnya sekitar 2–3%).
    5. Apakah duplex selalu lebih kuat dari simplex?
      Ya, tetapi harus sesuai dengan desain sistem.
    6. Apakah stainless steel selalu lebih baik?
      Tidak. Hanya unggul di lingkungan korosif.
    7. Bagaimana memilih ukuran chain?
      Berdasarkan pitch, beban, dan standar sprocket.



  6. Penutup

    Memilih roller chains yang tepat membutuhkan pemahaman teknis sekaligus pengalaman lapangan. Setiap industri memiliki kebutuhan berbeda terkait beban, jenis aplikasi maupun lingkungan kerja. Agar tidak salah pilih, DURAVAZ menawarkan solusi berupa industrial roller chains DURALINK yang tidak hanya kuat, tahan lama, presisi namun tetap terjangkau.
